Зошто бакарните жици се важни повеќе отколку што мислите?

Апстракт

Бакарни плетени жициизгледаат едноставно - многу мали прамени вткаени во рамна или тубуларна плетенка - но тие седат на пресекот на електрични перформанси и механичка реалност. Ако некогаш сте виделе како се кине ременот за заземјување по неколкумесечни вибрации, гледавте како кабинетот е жежок во точката на поврзување, или бркани повремени прашања на EMI кои „исчезнуваат“ за време на инспекцијата, основната причина често живее во изборот на плетенка, метод на завршување и квалитет на површинскиот контакт.

Во ова упатство, ќе научите што го прави плетениот бакар различен од цврстите спроводници, како да ја усогласите конструкцијата на плетенка со вашиот случај, што да побарате при набавката (за да не погодувате) и како да ги избегнете најчестите грешки при инсталацијата што ја претвораат добрата плетенка во лоша врска.

Содржина

Преглед

1. Преведете ги точките за болка од реалниот свет во барања за плетенка
2. Разберете ја структурата на плетенка и зошто таа се однесува поинаку од цврстата жица
3. Изберете позлата, геометријата и завршетокот врз основа на околината и движењето
4. Користете едноставна листа за проверка на спецификации за да го намалите добавувачот напред-назад
5. Инсталирајте правилно за да го одржувате отпорот низок и доверливоста висока

Кои проблеми ги решаваат бакарните плетени жици?

Повеќето купувачи не започнуваат со размислување „Ми требаБакарни плетени жици.“ Тие започнуваат со проблем:

• Вибрации и движење:Замор на цврсти проводници. Плетенките се виткаат и дистрибуираат напрегање низ многу прамени.
• Сигурност на заземјување и поврзување:Плетенка може да создаде патека со мала импеданса кога е правилно инсталирана и прекината.
• Жешки точки на точките за поврзување:Лошата површина за контакт, неправилната навртка/стегање или малата плетенка може да ја концентрира топлината.
• Проблеми со ЕМИ и бучава:Во одредени контексти за заземјување/поврзување и заштита, плетенките помагаат во управувањето со патеките за пречки со висока фреквенција.
• Корозивни или влажни средини:Погрешната завршница на површината може да оксидира, зголемувајќи ја отпорноста и предизвикувајќи повремени дефекти.
• Конфузија во набавките:„Ширината на плетенка“ сама по себе не ги дефинира перформансите; изградбата и завршувањето се исто толку важни.

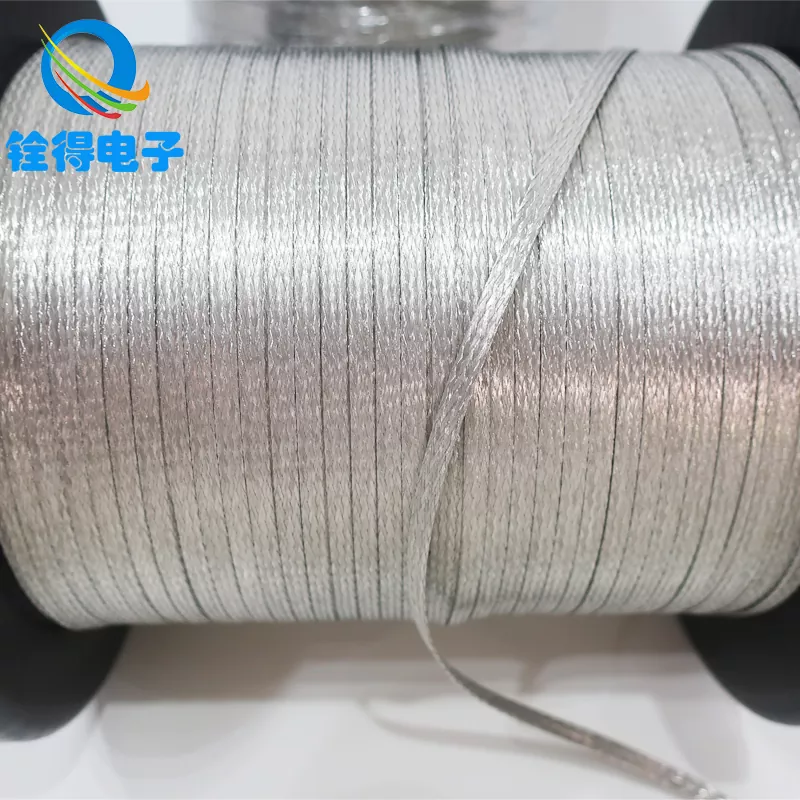

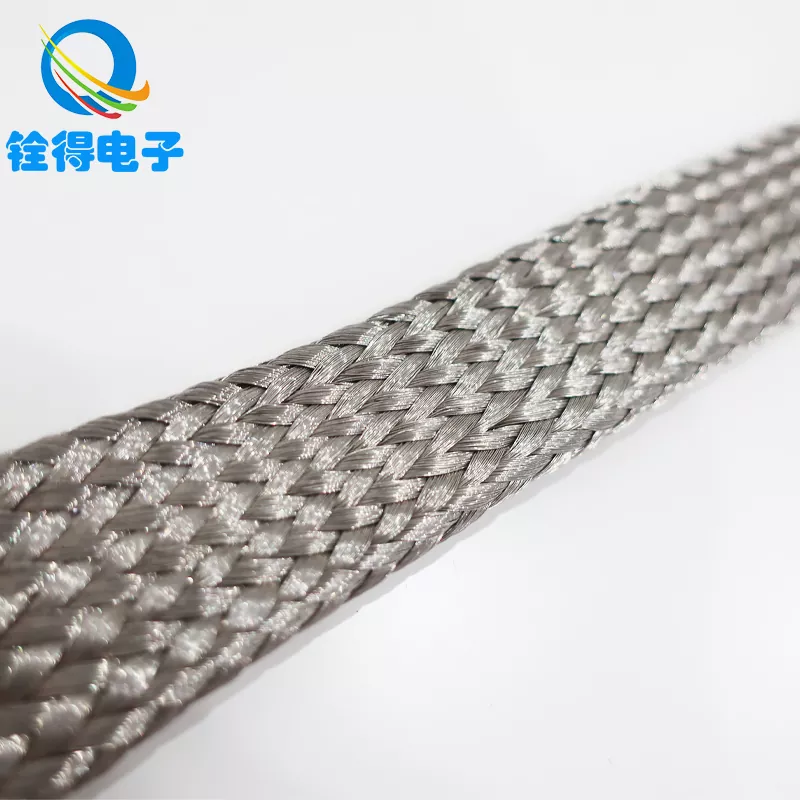

Што се бакарни плетени жици и како се градат?

Бакарни плетени жицисе плетени од повеќе фини бакарни прамени. Таа структура создава две практични предности:флексибилност(плетенка се движи без да се концентрира стресот во еден момент) итехнолошки вишок(многу насоки ја делат струјата и оптоварувањето).

Но, „плетенка“ не е една работа. Еве ги основните конструктивни променливи кои ги менуваат перформансите:

• Дијаметар и број на влакно:Пофините нишки генерално подобро се виткаат; повеќе нишки можат да ја споделат струјата и да ја подобрат издржливоста.
• Шема на плетенка и покривање:Построгите плетенки често ја одржуваат формата и подобро контактираат; Полабавите плетенки можат да бидат пофлексибилни, но може да бидат помалку робусни механички.
• Облик:Рамните плетенки се вообичаени за ремени за заземјување; тубуларните плетенки може да се користат како ракави или како штитник што може да се прошири во одредени градби.
• Површинска завршница:Опции за гол бакар наспроти обложен (често се избираат поради размислувања за отпорност на корозија и за лемење).
• Начин на прекинување:Интерфејси за стегање, заварување, лемење или стегачи со завртки - тука се раѓаат многу неуспеси.

Совет: ако вашиот добавувач бара само „ширина“ и „должина“, веројатно се движите кон неусогласени очекувања. Добар продавач ќе разговара за животната средина, движењето и завршувањето.

Каде треба да ги користите (а каде не)?

Бакарни плетени жициобично се избираат кога врската мора да носи струја (или да обезбеди патека за поврзување со ниска импеданса), додека исто така ракување со движење или вибрации.

Како да ја изберете вистинската плетенка

Ако сакате начин за спецификација погодна за набавкиБакарни плетени жици, користете ја оваа листа за проверка чекор-по-чекор. Ги претвора неуредните симптоми во јасни барања.

• Дефинирајте ја работата:лента за заземјување/поврзување, флексибилен конектор, заштитна чаура или спој за струја.
• Проценете ја побарувачката за електрична енергија:тековното ниво, работниот циклус и прифатливото зголемување на температурата (избегнувајте погодување - користете ги податоците од вашиот систем).
• Опишете ја механичката реалност:постојани вибрации, повремени свиткувања, движења на шарките или циклуси на термичко проширување.
• Изберете форма:рамна плетенка за прерамки и лепење, тубуларна плетенка за покривање или раширена покривка во одредени склопови.
• Изберете завршна површина за околината:влажен/солен воздух, индустриски испарувања или внатрешен чист кабинет.
• Детали за завршување на заклучувањето:Тип на навртки, големина на завртки, растојание на дупките, процес на стегање/заварување и дали на краевите им треба калај или обрачи.
• План за заштита:абразивни ракави, изолациски слоеви или олеснување на напрегањето ако плетенката може да се трие на остри рабови.

Споредбена табела за вообичаени опции за плетенки

Подолу е практична споредба што можете да ја копирате во RFQ. Се фокусира на она што се менува во реалниот свет, а не само на она што изгледа различно во каталогот.

Професионален совет: Кога ги споредувате добавувачите, замолете ги да наведат детали за конструкцијата (дијаметар/број на прамен, покриеност на плетенка и спецификации за завршување). „Еквивалентна ширина“ не е еквивалентна изведба.

Проверки на квалитет и документација треба да побараат купувачите

Ако вашиот проект е чувствителен - енергетска електроника, индустриска опрема, железница, EV потсистеми или која било безбедносно-критична патека на земја - третирајтеБакарни плетени жицикако а компонента, а не стока. Еве чиста листа со барања за ОК што работи без да го надвладее вашиот добавувач:

• Контрола на дојдовен материјал:опис на степенот на бакар, опис на облогата (ако е применливо) и следливост на многу
• Електрична верификација:Метод на проверка на отпор/континуитет и критериуми за прифаќање (по должина или по склоп)
• Потврда за раскинување:записи за висина/ширина на стегање (ако се стегаат), пристап за тестирање на влечење и стандард за визуелна инспекција
• Контрола на димензии:толеранција на ширина/дебелина, толеранција на растојание од дупки (ако е составена со навртки)
• Документи за усогласеност:CoC/CoA по потреба, и изјави за усогласеност со животната средина што ги бара вашиот пазар
• Пакување и ракување:заштита од свиткување, контаминација и оксидација за време на испорака/складирање

Најдобри практики за инсталација што спречуваат неуспеси

Дури и најдобритеБакарни плетени жициможе да пропадне ако се инсталира како последователна мисла. Ова се грешките што предизвикуваат периодични грешки, греење или ран механички дефект:

• Валкани контактни површини:Бојата, оксидацијата или маслото ја зголемуваат отпорноста. Подгответе го интерфејсот метал-метал.
• Маломерно подрачје за контакт:Мал мијалник на широка плетенка може да создаде жешка точка. Користете соодветен хардвер за целосен контакт.
• Остри свиоци во близина на завршетоците:Свиткување право на напрегање на концентратите на колкот - оставете благ премин и олеснување на напрегањето.
• Лабав вртежен момент со текот на времето:Вибрациите можат да ги релаксираат зглобовите. Користете методи за заклучување соодветни на вашиот дизајн и повторно проверете ги циклусите на одржување.
• Изложеност на абразија:Ако плетенката се трие на работ, додадете заштитна ракавка или пренасочете ја.
• Неправилно планирање на патеката:Одржувајте ги ремените кратки кога е можно и избегнувајте непотребни јамки кои додаваат импеданса.

Ако вашиот режим на неуспех е „работел за време на пуштањето во работа, но подоцна не успее“, третирајте го интерфејсот за инсталација (подготовка на површината + вртежен момент + хардвер + ослободување од напрегање) како дел од електричниот дизајн.

Работа со Dongguan Quande Electronics Co., Ltd.

Ако сте извориБакарни плетени жициза ленти за заземјување, врски за поврзување или флексибилни врски, најбрзиот пат до сигурен резултат е добавувачот кој зборува и „инженеринг“ и „набавка“.Dongguan Quande Electronics Co., Ltd.ги позиционира своите плетени бакарни производи околу практични потреби за градба: димензии кои можат да се конфигурираат, избор на плетенка управувана од апликација и опции за склопување кои одговараат на реалните ограничувања за инсталација.

Кога ќе се обратите, ќе добиете подобри препораки (и помалку ревизии) ако однапред споделите три работи:

• Вашата апликација:лента за заземјување, флексибилен конектор, лента за врзување или употреба на плетенка во стил на ракав
• Вашата околина:внатрешен кабинет, влажна фабрика, крајбрежен воздух, ниво на вибрации
• Вашиот план за раскинување:големината на завртките/проредот на дупките, типот на навртките и дали ви се потребни однапред склопени краеви

Најчесто поставувани прашања

П: Дали бакарните плетени жици се подобри од цврстата жица за заземјување?

Често да, за ленти и врски што се движат или вибрираат. Флексибилноста на плетенката помага да се спречи замор и ја одржува врската стабилна - под услов завршните и контактните површини да се направат правилно.

П: Дали треба да изберам гола бакарна или конзервирана бакарна плетенка?

Голиот бакар може да биде исплатлив во контролирани средини. Во влажни или благо корозивни поставки, вообичаено се избира обложена завршница за да помогне во одржувањето стабилно однесување на површината со текот на времето. Најдобриот избор зависи од изложеноста, циклусите на одржување и начинот на завршување.

П: Што е повеќе важно: ширина на плетенка или конструкција на плетенка?

Изградбата е важна барем колку ширината. Бројот/дијаметарот на жиците, затегнатоста на ткаењето и квалитетот на завршетокот често одлучуваат за издржливоста и стабилноста на отпорот во реалниот свет.

П: Зошто се загреваат лентите за заземјување?

Греењето обично укажува на отпорност на спојницата - слаба подготовка на површината, мала контактна површина, слаб вртежен момент или неправилен хардвер. Плетенка може да биде во ред; интерфејсот е виновникот.

П: Што треба да вклучам во RFQ за бакарни плетени жици?

Вклучете ја апликацијата, должината, опсегот на ширина/дебелина (или целниот пресек), опкружувањето, описот на движење/вибрации, деталите за завршување (големина/просторот на дупката, навртки) и која било потребна документација.

Затворање мисли

КупувањеБакарни плетени жицистанува лесно кога ќе престанете да ги третирате како „само бакар“ и ќе почнете да ги третирате како работен интерфејс помеѓу електричната енергија и движењето. Дефинирајте ја околината, заклучете го терминалот, потврдете го квалитетот и инсталирајте со почитување на физиката на контактите - и ќе го избегнете најскапиот вид на неуспех: наизменичното.
