Зошто изборот на жица за заземјување одлучува за безбедноста, сигурноста и перформансите на бучавата?

Апстракт

A жица за заземјувањелесно е да се занемари додека нешто не тргне наопаку: неочекувано ресетирање на опремата, пречки што ги уништува сигналите, пецкање на куќиштата, неуспешни инспекции или (најлош случај) ризик од шок и пожар. Овој водич разложува како всушност функционираат жиците за заземјување во реалните системи, што вообичаено предизвикува проблеми со заземјувањето и како да изберете жица за заземјување што одговара на вашите електрични, механички и еколошки ограничувања. На патот, ќе добиете практични листи за проверка, споредбена табела на заеднички заземјувачки проводници и теренски докажани совети за инсталација. Ако ги оценувате производите за заземјување со плетенка или градите стратегија за заземјување за машина, панел, возило или куќиште, ќе заминете со јасни следни чекори. За производителите и проектните тимови,Dongguan Quande Electronics Co., Ltd.поддржува избор и приспособување на проводниците за заземјување, така што вашиот дизајн постојано функционира од прототип до производство.

Содржина

• Преглед
• Што всушност прави жица за заземјување
• Болка на клиентите Поени за заземјување Создадете
• Како да се избере вистинската жица за заземјување
• Вообичаени типови на проводници за заземјување и кога да се користат
• Размислувања за големината што спречуваат изненадувачки неуспеси
• Инсталациони практики што прават или расипуваат заземјување
• Вообичаени грешки и како да ги избегнете
• Како да се потврди квалитетот на заземјувањето на теренот
• Најчесто поставувани прашања
• Следни чекори

Преглед

1. Целта на жица за заземјување во безбедноста и интегритетот на сигналот
2. Симптоми на лошо заземјување и зошто тие се случуваат
3. Рамка за избор што опфаќа електрично оптоварување, однесување на фреквенцијата и околина
4. Споредба на плетени ремени, заглавени жици и собирници
5. Детали за инсталација кои го намалуваат отпорот и спречуваат олабавување
6. Методи на верификација и практични проверки на прифаќање
7. ЧПП и упатства за извори

Што всушност прави жица за заземјување

Фразата „жица за заземјување“ се користи за повеќе работни места, а нивното мешање е местото каде што многу проекти влегуваат во неволја. Во повеќето апликации, жица за заземјување поддржува една или повеќе од овие функции:

• Патека за безбедносна грешка: Ако проводник под напон контактира со метална обвивка, патеката за заземјување помага да се пренесе струјата на дефект, така што заштитните уреди можат брзо да се исклучат.
• Еквипотенцијално поврзување: Поврзувањето на металните делови за да останат на речиси ист потенцијал, го намалува напонот на допир и го минимизира ризикот од лачење.
• Контрола на бучава и референтна стабилност: Доброто поврзување со заземјување може да ги намали електромагнетните пречки со обезбедување контролирана патека за враќање и намалување на импедансата на соодветните фреквенции.
• Молња и пренасочување на пренапони: Во некои системи, заземјувачките проводници помагаат безбедно да се насочат високоенергетските транзиенти (често како дел од пошироката стратегија за поврзување и пренапони).

Забележете го зборотимпеданса, не само отпор. Многу проблеми со заземјувањето се појавуваат на повисоки фреквенции каде што проводникот што изгледа „добро“ на основен метар сè уште се однесува лошо поради индуктивноста, должината и геометријата на поврзувањето. Затоа, физичката форма на заземјувачкиот проводник може да биде важна колку и неговата површина на пресек.

Болка на клиентите Поени за заземјување Создадете

Ако некогаш сте имале систем да помине тест на клупа, но не успеале во фабрика, возило или инсталација на отворено, заземјувањето често е дел од приказната. Еве ги најчестите точки на болка кај клиентите што ги гледаме низ индустриските и електронските системи:

• Случајно ресетирање и необјаснети дефекти: Наизменичните приклучоци за заземјување може да создадат поместувања на напонот што ја збунуваат контролната електроника.
• ЕМИ што нема да исчезне: Заштитата и филтрите не можат целосно да компензираат за лошата патека за враќање или поврзувањето со висока импеданса помеѓу куќиштата.
• Неуспешни инспекции или доцнење на усогласеноста: Несоодветно поврзување, неправилно завршување или лоша документација може да доведат до преработка и промашување на распоредот.
• Прегревање на точките за поврзување: „Мал“ проблем со контактот станува жешка точка при дефектна струја или услови на постојано пренапони.
• Корозија и олабавување: Надворешните, морските, влажните или хемиските средини може да ги деградираат врските побрзо отколку што очекуваат тимовите.
• Главоболки во собранието: Премногу крути, прекратки или склони кон замор жиците може да го направат производството неконзистентно.

Добрата вест е дека повеќето од нив може да се спречат. Клучот е да се третира заземјувањето како проблем со механичко и електрично дизајнирање, а не како последователна мисла.

Како да се избере вистинската жица за заземјување

Сигурен процес на селекција започнува со вашите вистински ограничувања, а не само со опис на каталог. Користете ја оваа рамка:

1) Дефинирајте ја работата за заземјување

• Дали е првенствено безбедносно поврзување, контрола на бучавата, ракување со напливот или комбинација?
• Дали е спојување од куќиште до куќиште, лепење на врата, лепење на панели или завршување на штитникот на кабелот?

2) Мапирајте ги потребите за електрична енергија

• Неисправни сегашни очекувања: Однесувањето на заштитниот уред зависи од патеката со мала импеданса.
• Фреквентно однесување: За бучава и EMI, пократките и пошироките проводници често ги надминуваат подолгите, тесните проводници.
• Работен циклус: Повремените пренапони се разликуваат од континуираното споделување струја.

3) Поврзете се со механичката реалност

• Дали ќе се витка (врати, шарки, вибрации, роботика)? Ако одговорот е да, флексибилниот заземјувачки проводник е критичен.
• Дали просторот е тесен? Дали постои барање за повторен радиус на свиткување?
• Дали инсталатерите ќе имаат постојан пристап до прицврстувачите на вртежен момент правилно?

4) Размислете за животната средина

• Влажноста, солениот спреј, хемикалиите, високата температура, изложеноста на ултравиолетово зрачење или контаминацијата со масло може да го променат изборот на материјалот.
• Ако е веројатна корозија, површинските третмани и хардверот за поврзување се важни исто како и материјалот на проводникот.

5) Рано одлучете за стратегијата за раскинување

• Прстенестите терминали, навртките, јазичињата за заварување, приклучоците за обетка или спојувањето во стил на стегач бараат различни конструкции на проводници.
• Доследноста во завршувањето е еднаква на конзистентноста во перформансите.

Ако сакате помалку изненадувања во производството, заклучете ги овие одлуки пред да ги финализирате цртежите на ременот. Dongguan Quande Electronics Co., Ltd. често ги поддржува тимовите со потврдување на усогласеноста, флексибилноста и компатибилноста со прекинување пред масовното производство.

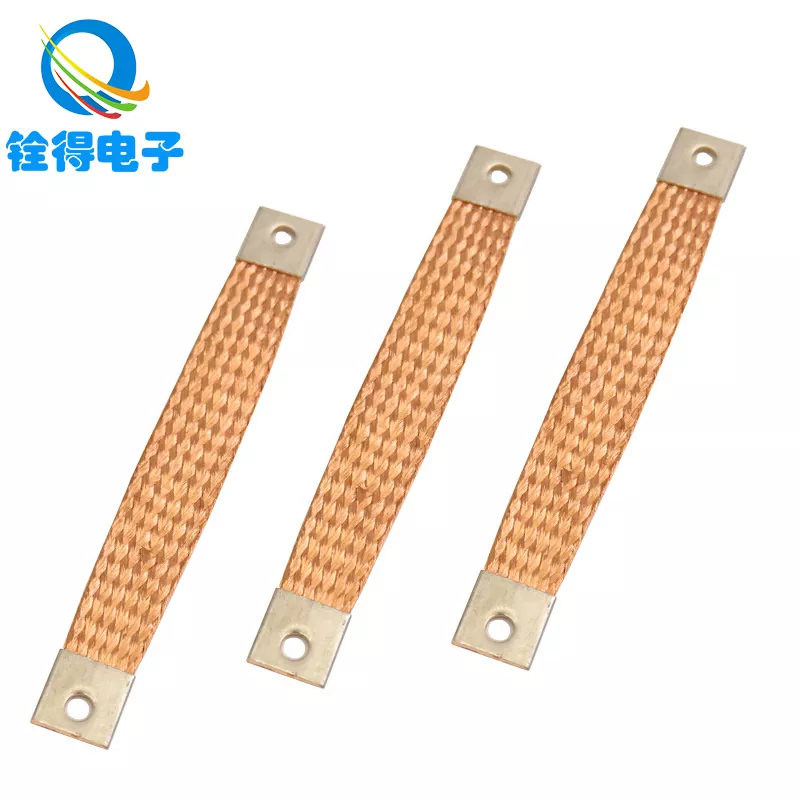

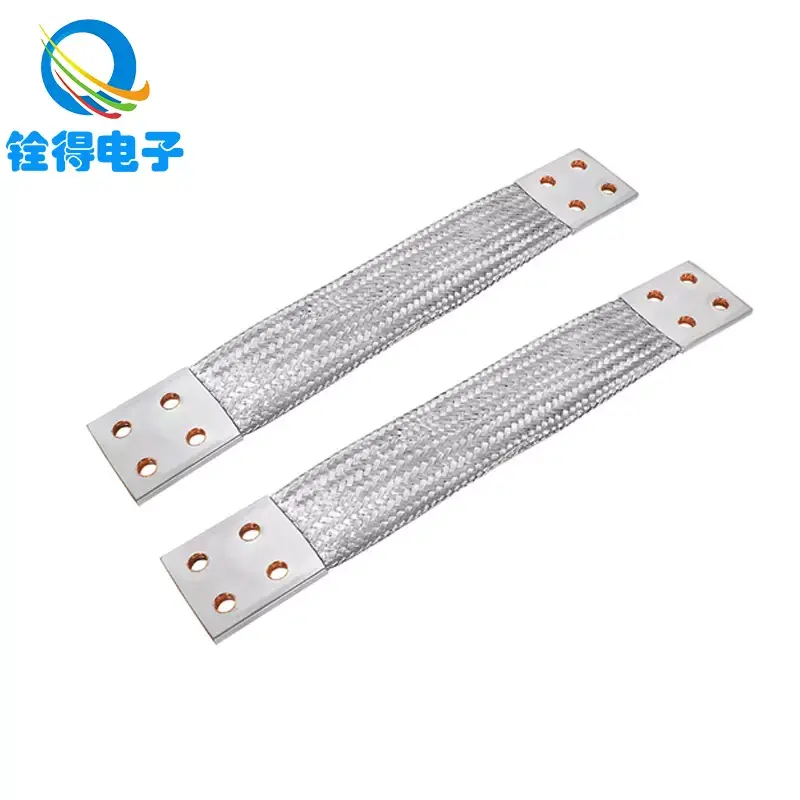

Вообичаени типови на проводници за заземјување и кога да се користат

За многу индустриски кабинети, „најдобриот“ избор е комбинацијата: лента за поврзување во панелот, кратки плетени ремени за вратите и подвижните делови и добро испреплетени заглавени проводници за фиксни врски.

Размислувања за големината што спречуваат изненадувачки неуспеси

Големината не е само „поголемо, толку подобро“. Преголемата големина може да создаде вкочанетост, проблеми со склопувањето и замор. Намалувањето на големината може да се прегрее, да не успее да го исчисти заштитниот уред или да создаде нестабилни референци. Имајте ги на ум овие принципи:

• Пократки отчукувања подебелиза многу прашања поврзани со бучавата. Намалувањето на должината често ги подобрува перформансите повеќе отколку зголемувањето на пресекот.
• Поширок може да победи кругна повисоки фреквенции. Рамните ленти со плетенка може да ја намалат импедансата кога се правилно монтирани.
• Областа за поврзување е важна. Дебелиот проводник на мал контакт лепенка сè уште може да работи лошо.
• Термичките и дефектните настани се различни. Спроводникот може да преживее краток пулс на дефект, но да не успее при повторени пренапони или загревање при лош спој.

Ако вашиот дизајн мора да исполнува одреден електричен код или индустриски стандард, користете го методот на големината на тој стандард како основна линија, а потоа поставете ги механичките и еколошките барања на врвот. Кога се сомневате, третирајте го завршувањето и монтажата како првокласни дизајнерски елементи, а не „детали за инсталатерот“.

Инсталациони практики што прават или расипуваат заземјување

Повеќето неуспеси за заземјување се случуваат на интерфејсите. Проводникот ретко е проблем; врската обично е. Овие практики драматично ги подобруваат резултатите:

Користете чист контакт метал-метал каде што е потребно поврзување

• Отстранете ја бојата, анодизирањето или облогите на местото на лепење, освен ако хардверот не е дизајниран со сигурност да ги пробива облогите.
• Користете соодветни подлошки или хардвер за поврзување за да го одржувате контактниот притисок со текот на времето.

Контролирајте го олабавувањето при вибрации

• Користете методи за заклучување компатибилни со вашиот хардвер и околина.
• Примени конзистентен вртежен момент и документирајте го за производство.

Минимизирајте ја должината и избегнувајте јамки

• Насочете ги заземјувачите што е можно пократко и директно.
• Избегнувајте големи јамки кои можат да прифатат пречки како антена.

Дизајнирајте за движење наместо да се надевате дека нема да се движи

• За вратите, шарките и вибрирачките склопови, плетената лента за заземјување со соодветно олеснување на напрегањето често ја надминува цврстата жица.
• Почитувајте го радиусот на свиткување и уверете се дека ременот или жицата не се механички стоп.

Стандардизирајте ги завршувањата

• Изберете стил на завршување и применете го доследно низ градбите.
• Квалитетот на стегање, вклопувањето на шипката и подготовката на контактната површина треба да бидат контролирани процеси.

Вообичаени грешки и како да ги избегнете

• Користење на долги „пигтили“ за штитовикои ги поткопуваат перформансите на висока фреквенција. Одржувајте ги заштитните врски кратки и земете ги предвид пристапите за стегање кога е соодветно.
• Потпирајќи се на контакт со шасијата преку боја. Ако не можете да гарантирате метален контакт, не претпоставувајте дека постои.
• Мешање метали без планирање. Различните метали плус влага може да ја забрзаат корозијата и да ја зголемат отпорноста.
• Игнорирање на врзувањето на вратата. Одличното заземјување на панелот не помага ако вратата стане бучна пловечка плоча.
• Прекумерно свиткување на крут проводник. Заморот од вибрации е реален; изберете проводник дизајниран за движење.
• Тестирање само со основен звучен сигнал за континуитет. Континуитетот не е еднаков на робусна врска со ниска импеданса во реални услови.

Како да се потврди квалитетот на заземјувањето на теренот

Верификацијата треба да одговара на ризикот. За едноставно поврзување, проверката со низок отпор може да биде корисна. За чувствителни системи, можеби ќе ви требаат дополнителни методи. Практичните опции вклучуваат:

• Визуелна инспекција: Потврдете го отстранувањето на облогата, типот на хардверот и дека проводникот не е напнат.
• Мерење со низок отпор: Измерете ја целата врска со инструмент погоден за работа со ниски оми, а не само со основен мултиметар.
• Wiggle тест: Внимателно движете ги вратите или прицврстувачите додека го следите наизменичното однесување.
• Термичка проверка под оптоварување: Жешките точки често откриваат зглобови со висока отпорност.
• Потврда на симптомите на бучава: Ако заземјувањето е наменето за намалување на пречки, потврдете со мерења пред и потоа кои одговараат на вашите реални работни услови.

Ако вашиот систем е критичен за безбедноста, следете ги важечките електрични кодови и процедурите за организациско тестирање. Оваа статија дава општи инженерски насоки, но конечните критериуми за прифаќање треба да одговараат на вашата индустрија и обврските за усогласеност.

Најчесто поставувани прашања

• Дали жица за заземјување е иста како неутрална жица?
  Не. Во многу системи, неутралниот носи струја за враќање при нормална работа, додека заземјувачот е наменет за безбедносно поврзување и услови за дефект. Тие имаат различни улоги и се третираат различно во дизајнот и инсталацијата.
• Кога треба да користам лента за заземјување со плетенка наместо обична жица?
  Често се претпочитаат ленти со плетенка за поврзување на подвижни делови, средини со вибрации или кратки, широки врски со ниска импеданса што поддржуваат контрола на бучавата. Тие, исто така, можат да го направат лепењето на вратата и куќиштето посигурно кога виткањето е неизбежно.
• Дали подебелата жица за заземјување секогаш ги намалува пречките?
  Не секогаш. Намалувањето на должината, подобрувањето на површината за поврзување и користењето геометрија што ја намалува импедансата може да биде важно повеќе од едноставно зголемување на пресекот - особено за шум со поголема фреквенција.
• Зошто мојот систем сè уште има шум иако сè покажува континуитет?
  Континуитетот само докажува дека постои некаков проводен пат. Проблемите со бучавата често се однесуваат на импедансата на работните фреквенции, лошата геометрија на сврзување, долгите пигтили или неконзистентни завршетоци на штитниците.
• Што предизвикува неуспехот на приклучоците за заземјување со текот на времето?
  Вообичаени причини вклучуваат олабавување од вибрации, корозија, лоша подготовка на површината, несоодветно ослободување од напрегање и неконзистентен квалитет на стегање или навртки. Изложеноста на животната средина може да ги забрза сите овие.
• Како да го направам заземјувањето поконзистентно во производството?
  Стандардизирајте го хардверот и завршетоците, дефинирајте ги спецификациите на вртежниот момент, контролирајте ја подготовката на површината и изберете проводници што одговараат на процесот на склопување. Доследноста е исто толку поврзана со контролата на процесот колку што е и за изборот на проводник.
• Може ли да ги приспособам заземјувачките проводници за моето куќиште или појас?
  Да. Многу производители нудат сопствени должини, конструкции на плетенки и опции за завршување. Ако имате тесен простор, движење или ограничувања за корозија, прилагодувањето често ја намалува преработката и ја подобрува доверливоста.

Следни чекори

Ако имате работа со необјаснето EMI, неконзистентно однесување на опремата, проблеми со врзувањето на вратите или точки за заземјување што кородираат или олабавуваат, не ја третирајте жицата за заземјување како додаток. Третирајте го како дизајнирана компонента со електрични, механички и еколошки барања.

Ако сакате помош при изборот на стил на заземјувач, дефинирање на опции за завршување или усогласување на флексибилноста и ограничувањата за инсталација, Dongguan Quande Electronics Co.,Ltd. може да ги поддржи вашите потреби за проценка и производство. Споделете ги деталите и цртежите на вашата апликација и ќе ви препорачаме практично решение за заземјување кое можете да го градите постојано и самоуверено -контактирајте со насза да започнете.
