Зошто плетената бакарна цевка е најдобар избор за EMI оклоп и заштита на кабел?

Модерната електроника станува сè помала, побрза и многу почувствителна на бучава. Тоа е одлично - додека совршено „работниот“ кабел не почне да предизвикува случајни ресетирање, нестабилни сигнали или неуспешни тестови за усогласеност. Ако се соочувате со електромагнетни пречки, статичко празнење или жици што постојано се гребеат и стегаат во тесни склопови,Плетенка бакарна цевкае една од најпрактичните поправки што можете да ги имплементирате без да го редизајнирате целиот систем.

Апстракт

Оваа статија објаснува што аПлетенка бакарна цевкаги прави, вообичаените проблеми што ги решава (ЕМИ, абразија, статичко натрупување и механички стрес) и како да ја изберете вистинската конструкција за вашата околина. Исто така, ќе најдете јасна листа за проверка, најдобри практики за инсталација и табела за споредување што ќе ви помогне да ги усогласите опциите за материјали (гол бакар, конзервиран бакар, посребрен бакар и не'рѓосувачки варијанти) со случаите за употреба во реалниот свет - за да можете да избегнете преплатување, недоволно специфицирање или инсталирање на начин што ги анулира неговите придобивки.

Содржина

1. Болката точки плетенка бакарна цевка се решава
2. Што е бакарна цевка со плетенка и како функционира
3. Како да ја изберете вистинската бакарна цевка со плетенка
4. Споредбена табела за материјали и градба
5. Најдобри практики за инсталација и заземјување
6. Каде што најчесто се користи
7. Проверки на извори и квалитет кои всушност се важни
8. Најчесто поставувани прашања
9. Заклучок

Преглед

• Идентификувајте дали вашиот проблем е EMI, статичен, абразија или замор со цврсто свиткување
• Разберете ги перформансите на заштитата и што навистина значи „покриеноста“ во пракса
• Изберете го вистинскиот материјал за завршна обработка за вашата околина (влажност, сол, топлина)
• Правилна големина за да одговара без да го гуши кабелот или да остави празнини
• Инсталирајте го со соодветни завршетоци за заштитата да не стане „декоративна“
• Потврдете со едноставни проверки: континуитет, вклопување и интегритет на заземјување

Болката точки плетенка бакарна цевка се решава

Луѓето обично почнуваат да бараатПлетенка бакарна цевкакога нешто „мистериозно“ тргне наопаку - особено во склопови со мотори, инвертери, прекинувачки напојувања, релеи или густи жици. Еве ги најчестите точки на болка што ги третира:

• Нестабилни сигнали и главоболки со ЕМИ:Спојувањето на шум може да предизвика грешки во податоците, поместување на сензорот, аудио зуи или периодични неуспеси во комуникацијата кои се болни за отстранување грешки.
• Неуспешни ЕМС или тестови за усогласеност:Поминувате функционални тестови, но тестовите за емисии или чувствителност не соработуваат - често поради заштитни празнини или слабо заземјување.
• Абразија и механичко абење:Каблите прошетани низ метални рабови, подвижни склопови или системи со тешки вибрации може да се истрошат низ изолацијата со текот на времето.
• Составување на статички електрицитет:Во суви средини или подвижни носачи на кабли, статиката може да се акумулира и да се испушти во чувствителните компоненти.
• Тесно насочување и повторено свиткување:Некои заштитни ракави се вкочанети или гломазни. Плетената цевка додава заштита додека се уште се витка и витка со ременот.

Клучната идеја: цевката со плетенка не е само „ракав“. Тоа е функционален слој што може да ги намали пречките, да ги заштити жиците и да обезбеди контролирана патека за несакана електрична енергија - кога е правилно наведено и инсталирано.

Што е бакарна цевка со плетенка и како функционира

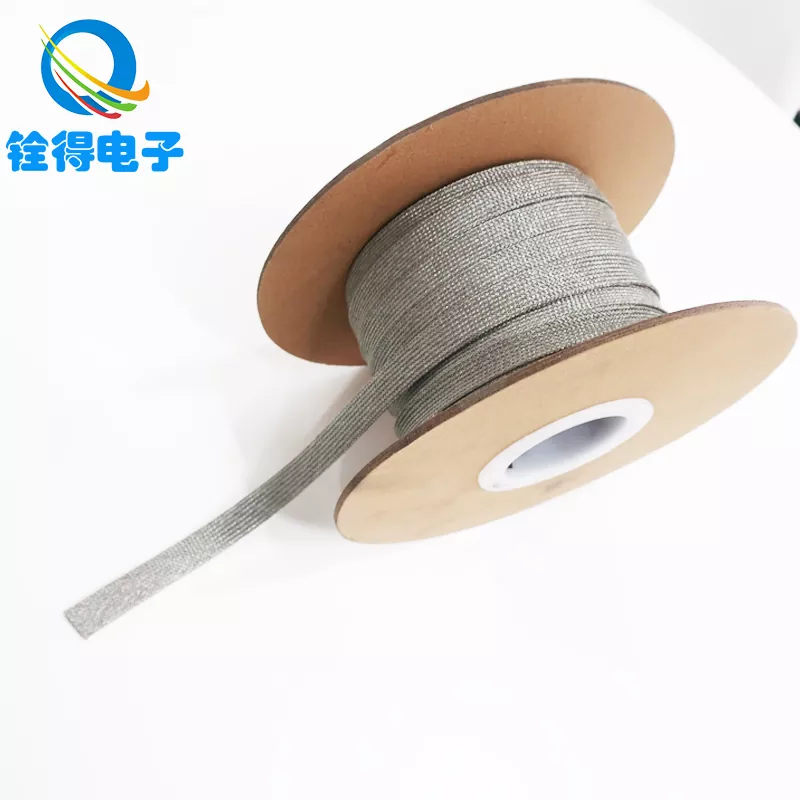

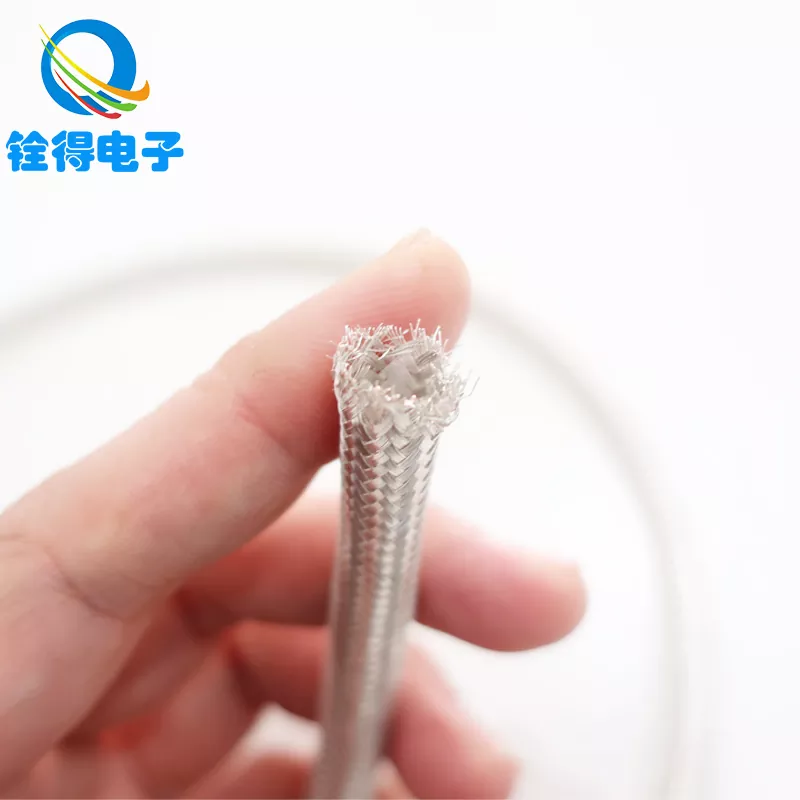

A Плетенка бакарна цевкае тубуларна мрежа направена со плетење на проводни жици во флексибилен ракав. Бидејќи формира проводна мрежа околу снопот на кабелот, може да помогне:

• Намалете ги електромагнетните пречкиод околните чувствителни спроводници со проводна бариера
• Намалете ги емисиитесо тоа што содржи бучава што инаку би зрачела нанадвор
• Обезбедете способност за статичко празнењекога е поврзан на соодветна патека за заземјување
• Подобрете ја механичката заштитапротив абразија, компресија и гребење

Во реалните системи, перформансите зависат од деталите: густината на плетенката, покриеноста, дијаметарот на жицата и - што е најважно - како ја завршувате и заземате плетенката. Висококвалитетна плетенка со слаба завршница може да работи полошо од просечната плетенка што е правилно инсталирана.

Како да ја изберете вистинската бакарна цевка со плетенка

Избор на аПлетенка бакарна цевкане е за избор на „најскапата“ опција. Станува збор за усогласување на карактеристиките на цевката со вашата околина и вашиот режим на дефект. Користете ја оваа листа за проверка:

• Дефинирајте ја примарната цел:Заштита од EMI, заштита од триење, статичко празнење, континуитет на заземјување или комбинација?
• Потврдете ја околината:внатрешен сув, влажен, солен спреј, висока температура, хемиска изложеност или надворешен простор?
• Измерете ја големината на пакетот на кабелот:надворешен дијаметар (OD) на ременот, плус потреби за проширување на конектори.
• Одлучете за материјалот/финишот:гол бакар за контролирани средини, конзервиран за отпорност на корозија, позребро за посебни потреби за спроводливост или нерѓосувачки опции за тешки услови.
• Проверете ја покриеноста и густината на плетенката:повисокото покривање обично ја подобрува заштитата, но може да го намали протокот на воздух и да ја зголеми вкочанетоста.
• Планирајте го методот на завршување:стегање, стегање, лемење или појас за завршување на штитот - ова влијае на перформансите повеќе отколку што очекуваат многу луѓе.

Практично правило за димензионирање: изберете внатрешен дијаметар кој непречено се вклопува над пакетот без присилување. Премногу стегнат и ќе ја деформирате плетенката (и ќе го напрегате кабелот). Премногу лабаво и ќе создадете празнини, движење и неконзистентен контакт.

Споредбена табела за материјали и градба

Најдобри практики за инсталација и заземјување

Ова е местото каде што многу проекти за заштита не успеваат - не затоа што плетенката е „лоша“, туку затоа што инсталацијата ја прави неефикасна. Чувајте го тоа едноставно и дисциплинирано:

• Одржувајте континуирано покривање:Избегнувајте големи празнини, извлечени-отворени делови или нагли транзиции на дијаметар што создаваат патеки за истекување за пречки.
• Прекинете правилно:Користете стегач или лента за завршување што создава постојан контакт од 360 степени околу плетенката кога е можно.
• Мелење со намера:Ако сакате заштитни перформанси, поврзете ја плетенката со стабилна референца за заземјување користејќи патека со мала импеданса. Долгите, тенки „пигтили“ можат да ја намалат ефикасноста на повисоки фреквенции.
• Заштитете ги краевите:Додадете термички смалување или механичко ослободување од напрегање за да спречите кршење и да го намалите оштетувањето од остри рабови на основната изолација.
• Сметка за движење:Во подвижните ремени, оставете доволно олабавување за плетенката да не стане точка на стрес.

Навика за брза валидација: по инсталацијата, направете проверка на континуитет низ должината на плетенката и потврдете дека вашите завршни точки имаат цврст механички контакт. Ако плетенката може слободно да се искривува на крајот, вашиот „штит“ можеби нема да биде врзан како што мислите дека е.

Каде што најчесто се користи

ќе видитеПлетенка бакарна цевкаво која било индустрија која меша чувствителни сигнали со бучна електроника за напојување или тесни ограничувања на жици. Вообичаените сценарија вклучуваат:

• Компјутери и опрема за податоци:заштита на внатрешните податоци и електричните водови од пречки и механичко абење
• Комуникациски системи:минимизирање на надворешните пречки и намалување на вкрстените разговори помеѓу приклучоците
• Автомобилска електроника:поддршка на стабилна работа во сложени електромагнетни средини на одборот
• Индустриска автоматизација:заштита на каблите околу контролните жици на PLC, погоните на моторот и приклучоците на сензорите
• Медицинска опрема:подобрена електромагнетна стабилност за прецизни инструменти и дијагностички системи

Ако вашиот систем вклучува префрлување, брзи транзиенти или густо рутирање на ременот, плетен чаур може да биде едно од најисплатливите подобрувања - особено во споредба со редизајнирање на табли, менување на маршрутите на каблите или додавање гломазно филтрирање насекаде.

Проверки на извори и квалитет кои всушност се важни

Сите цевки со плетенка не се еднакви. Две цевки може да изгледаат слично на прв поглед и да имаат многу различно дејство во вистински склопови. Кога ги оценувате добавувачите, фокусирајте се на опипливи индикатори:

• Униформа структура на плетенка:постојаното ткаење ги намалува слабите точки и ја подобрува повторливоста при инсталацијата
• Стабилни димензии:внатрешниот дијаметар и однесувањето на проширувањето треба да бидат предвидливи низ сериите
• Конзистентност на материјалот и завршницата:Квалитетот на облогата/завршницата влијае на отпорноста на корозија и на долготрајната електрична стабилност
• Механичко ракување:добрите плетенки се спротивставуваат на кршење, деформирање и заглавување за време на насочувањето
• Поддршка за приспособување:ако вашите ремени имаат невообичаени дијаметри, должини или потреби за завршување, прилагодувањето може да заштеди време и да го намали ризикот од склопување

Ова е местото каде што работата со искусен производител може да ги намали обидите и грешките. На пример,Dongguan Quande Electronics Co., Ltd. произведува опции за плетени бакарни цевки наменети за заштита и заштита на кабелот низ повеќе опкружувања на апликации и може да поддржува различни избори на материјали и спецификации во зависност од тоа како планирате да ја насочите и завршите чаурата.

Најчесто поставувани прашања

П1: Дали бакарната цевка со плетенка работи и за заштита и за физичка заштита?
А:Да. Може да помогне да се намалат електромагнетните пречки, а истовремено да се заштитат каблите од триење и компресија. Балансот зависи од густината на плетенката и од тоа како е инсталирана цевката.

П2: Дали конзервираниот бакар е секогаш подобар од голиот бакар?
А:Не секогаш. Голиот бакар добро функционира во контролирани средини и често е поисплатлив. Конзервираниот бакар е попаметен избор кога се важни влажноста, ризикот од оксидација или долгиот работен век во построги средини.

П3: Како да ја големината плетената бакарна цевка за пакет со кабел?
А:Измерете го надворешниот дијаметар на целосниот пакет (вклучувајќи ја и дебелината на јакната) и изберете внатрешен дијаметар што се лизга без присилување. Ако пакетот има конектори, размислете за проширување на ракавот или планирајте инсталација пред да го прекинете.

П4: Зошто оклопот понекогаш „не функционира“ дури и со плетен ракав?
А:Најчеста причина е лошото завршување или заземјување. Ако плетенката не е правилно врзана (или патеката за заземјување е со висока импеданса), ефективноста на заштитната заштита може драстично да се намали.

П5: Може ли плетената бакарна цевка да помогне со статички електрицитет?
А:Може, сè додека е поврзан со контролирана патека за празнење. Спроводливоста на плетенката може да помогне да се отфрли статичкото натрупување наместо да се дозволи да се акумулира и испушта непредвидливо.

Заклучок

Ако се борите со EMI, бркате повремени дефекти или се обидувате да ги заштитите прицврстувачите во тесни патеки за рутирање со висок стрес,Плетенка бакарна цевкае една од оние надградби што може да даде големи резултати - без да го преврти целиот ваш дизајн. Трикот е да го изберете вистинскиот материјал за вашата околина, правилно да го димензионирате и да го прекинете на начин што ќе зачува континуирана заштита и сигурен контакт.

Ако сакате помош при изборот на вистинската спецификација - или се обидувате да решите тврдоглави пречки или проблем со издржливоста во вистинско склопување -Dongguan Quande Electronics Co., Ltd.може да го поддржи вашиот проект со опции за плетени бакарни цевки прилагодени на вашата апликација. Подготвени сте да преминете од „погодување“ на почисто, посигурно решение за жици?контактирајте со насда разговарате за вашите барања и да добиете практична препорака.
