Зошто жица за заземјување е неопходна за безбедни електрични системи?

Апстракт

A Заземјување жицачесто се третира како ставка од полето за избор - додека нешто не тргне наопаку: шасијата на машината не се тропне, прекинувачот не се активира по случаен избор, сензорот чита ѓубре или напливот вади контролна табла. Оваа статија открива што всушност прави жица за заземјување, како таа се разликува од „неутрална“, зошто поврзувањето е важно и кои детали за селекција и инсталација најчесто создаваат болка кај клиентите. Исто така, ќе добиете јасна, полесна листа за проверка, споредбена табела на заеднички типови на жици за заземјување и ЧПП за смена на проблеми за повторливи проблеми.

Содржина

• Што е жица за заземјување и кој проблем го решава?
• Заземјување наспроти неутрално наспроти поврзување: конфузија што предизвикува неуспеси
• Болката на клиентите покажува соодветна жица за заземјување се намалува
• Видови на жица за заземјување и каде се вклопува секоја од нив
• Како да ја изберете вистинската жица за заземјување за вашиот проект
• Најдобрите практики за инсталација што спречуваат преработка
• Вообичаени грешки и брзи поправки
• Совети за инспекција и одржување
• Најчесто поставувани прашања

Преглед

1. Дефинирајте ја жицата за заземјување на обичен јазик и објаснете ја „тековната патека на дефектот“.
2. Разјаснете ја основата, неутралноста и поврзувањето за да се елиминираат типичните заблуди.
3. Наведете ги точките за болка во реалниот свет (ризик од удар, EMI/шум, патувања со непријатност, оштетување на опремата) со квалитетот на заземјувањето.
4. Споредете цврсти, заглавени, плетени и конзервирани опции со типични апликации.
5. Список за проверка на изборот: големина, флексибилност, животна средина, прекини и размислувања за усогласеност.
6. Чекорите на инсталација и детали за изработка кои ја одредуваат доверливоста.
7. Решавање проблеми: заземјување јамки, наизменичен континуитет, корозија и дефекти на вибрации.
8. Практики за одржување и документација за долгорочна безбедност.

Што е жица за заземјување и кој проблем го решава?

Во неговото јадро, аЗаземјување жицае наменски проводник кој ги поврзува откриените метални делови (како куќишта за опрема, рамки за мотори, контролни панели, фиоки за кабли и канал) до систем за заземјување. Најважната работа не е „да исчезне струјата“. Работата е да се обезбеди аниска импеданса, предвидлив патза струја на дефект, така што заштитните уреди (осигурувачи, прекинувачи, RCD/RCBO заштита каде што се користат) можат брзо да работат.

Помислете на жица за заземјување како излез за итен пат за опасната струја. Кога изолацијата ќе пропадне или проводник под напон допира метална шасија, струја на дефект сака да тече. Ако струјата на дефектот има добар пат низ правилно инсталираната жица за заземјување, заштитниот уред може да ја открие абнормалната состојба и брзо исклучете го напојувањето. Ако патеката е лоша (лабава врска, корозија, мала жица, обоена контактна површина), струјата може да „протече“ низ ненамерните патеки - вклучувајќи ве, лежишта, сигнални штитови или чувствителна електроника.

Заземјување наспроти неутрално наспроти поврзување: конфузија што предизвикува неуспеси

Многу проблеми на проектот доаѓаат од мешање на три различни идеи:

• Неутралене повратен проводник со струја во нормална работа (во многу системи со наизменична струја). Тоа не е исто како теренот за опрема.
• земја (заземјување)е поврзување со електродите за заземјување/заземјување и мрежата за заземјување што се користи за безбедност и референтен потенцијал.
• Врзувањее намерно поврзување на метални делови, така што тие го делат истиот електричен потенцијал и сигурно ги отстрануваат дефектите.

Практичното јадење: вашиотЗаземјување жицаобично е дел од лепењето за безбедност на опремата и мора да биде континуирано, механички доверливо, и електрично низок отпор. Ако неутралното и земјата се врзани заедно на погрешно место (или на повеќе места), можете да создадете циркулирачки струи, проблеми со бучавата и непредвидливо трипање.

Болката на клиентите покажува соодветна жица за заземјување се намалува

Кога клиентите се жалат на „случајни“ електрични проблеми, заземјувањето често е тивката основна причина. Еве ги болните точки кои правилно дизајниран и инсталиранЗаземјување жицапомага да се намали:

• Ризик од шок и безбедносни инциденти:добро врзаната шасија останува во близина на потенцијалот на земјата во услови на дефект.
• Непријатно сопнување:лошите врски може да предизвикаат повремени потписи на дефекти, особено со вибрации или влага.
• ЕМИ/шум во сигналите:сензорите, влезовите на PLC и комуникациските линии може да се однесуваат неправилно кога референцата за заземјување е нестабилна.
• Оштетување од пренапони и молњи:робусната заземјувачка мрежа помага во управувањето со минливи енергетски патеки.
• Проблеми со лежиштето и моторот:залутаните струи може да најдат патишта низ лежиштата кога поврзувањето е слабо или неконзистентно.
• Скапа преработка:Грешките за заземјување ретко се видливи до пуштањето во работа - кога секој час е скап.

Добрата стратегија на жица за заземјување го претвора „мистериозното застој“ во предвидливи перформанси. Тоа е она што купувачите на крајот го сакаат: помалку повици, почисти податоци и побезбедна опрема што поминува проверка без драма.

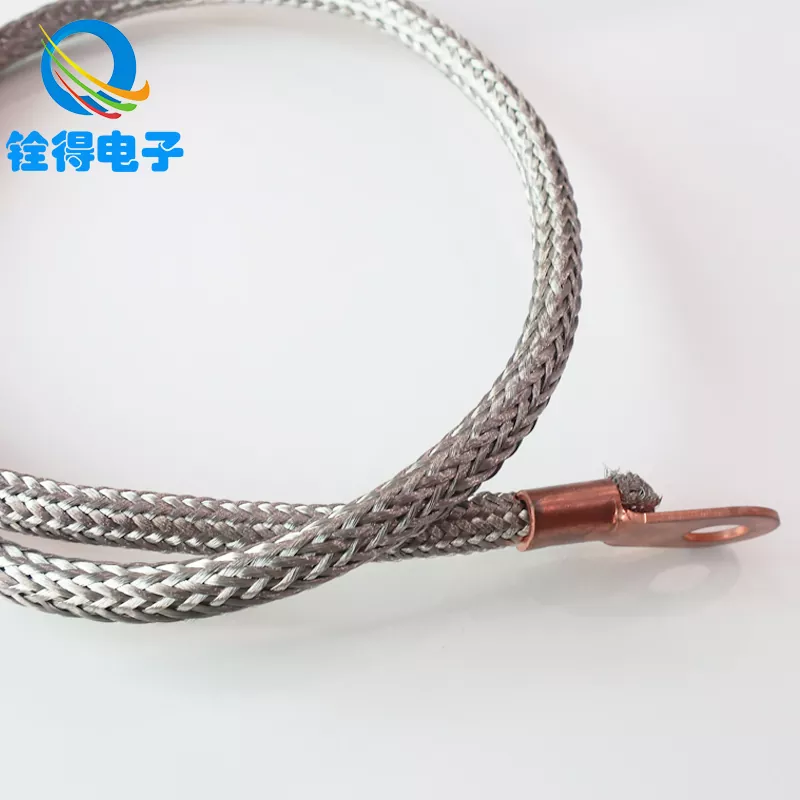

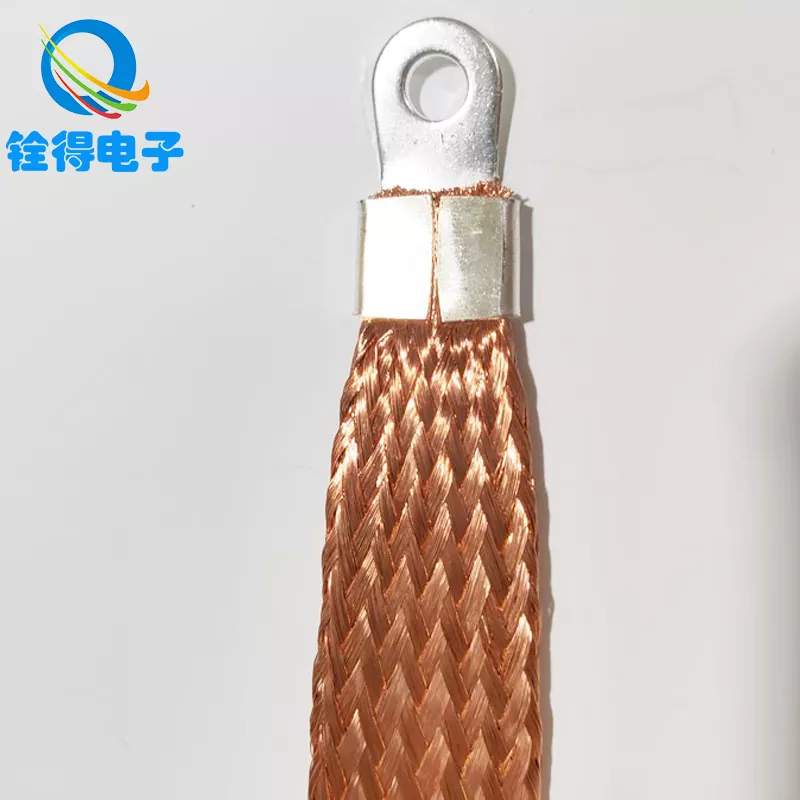

Видови на жица за заземјување и каде се вклопува секоја од нив

Не секојЗаземјување жицае исто. „Најдобриот“ избор зависи од движењето, вибрациите, околината и методот на завршување.

Ако вашата апликација вклучува врати, отстранливи капаци или вибрации (размислете генератори, полначи за електрични возила, CNC машини, лифтови и метални кабинети што се отвораат/затвораат секојдневно), опциите со плетенка може драматично да ги намалат неуспесите поврзани со замор.

Како да ја изберете вистинската жица за заземјување за вашиот проект

Избор на аЗаземјување жицае помалку за „подебелото е секогаш подобро“, а повеќе за сигурно исполнување на безбедносните барања при реални услови на локацијата. Користете ја оваа листа за проверка за да избегнете класично жалење на купувачот:

• Електричен капацитет:Големината на проводникот по применлива шифра/стандард и спротиводно заштитниот уред. Патеката за заземјување мора безбедно да носи струја на дефект доволно долго за да функционира заштитата.
• Механичка средина:Ако се движи, се свиткува или вибрира, дајте приоритет на флексибилноста (заглавена или плетенка) и олеснување на напрегањето.
• Изложеност на корозија:Влажноста, солениот спреј, хемикалиите и монтирањето на отворено често имаат корист од конзервираниот бакар и заштитените завршетоци.
• Начин на прекинување:Поврзете го типот на жица со навртки, обрачи, алатки за стегање и спецификации за вртежен момент. Одлична жица откажува ако завршницата е невешт.
• Ограничувања за рутирање:Избегнувајте остри рабови и точки на штипкање. Планирајте за сервисни јамки каде што се отвораат панелите.
• Конзистентност и документација:Стандардизирајте ги броевите на делови и белешките за инсталација низ конструкциите за да не погодуваат тимовите за одржување.

Ова е местото каде што специјализиран производител може да помогне.Dongguan Quande Electronics Co., Ltd. поддржува решенија за заземјувачи кои се користат во индустриски и електрични апликации, вклучувајќи флексибилни плетенки опции кога движењето и сигурноста се важни. За купувачите, победата е намалување на варијабилноста: конзистентна изградбата и предвидливото ракување за време на склопувањето значи помалку изненадувања при пуштањето во работа.

Најдобрите практики за инсталација што спречуваат преработка

Повеќето неуспеси за заземјување не се предизвикани од самиот проводник - тие се предизвикани од изработка. Еве еден теренски докажан пристап кој задржува аЗаземјување жицасигурен со години:

Една едноставна навика која заштедува од главоболки: третирајте ги точките за заземјување како критични безбедносни компоненти, а не „дополнителни завртки“. Обележете ги, проверете ги и чувајте ги достапни.

Вообичаени грешки и брзи поправки

Еве ги повторените престапници кои предизвикуваат најмногу поплаки од клиентите, плус најбрзите корективни дејства:

• Заземјување на обоен метал:тргнете ја бојата во пределот на долниот дел и користете соодветен хардвер за поврзување.
• Мал проводник „бидејќи не носи струја“:големина за услови на дефект, а не за нормална работа.
• Користење на цврста жица на вратите што се движат:префрлете се на заглавена жица за заземјување или плетенка со олеснување на напрегањето.
• Лабави сврзувачки елементи по вибрации:применувајте правилни практики за вртежен момент, заклучување на хардверот каде што е соодветно, и повторно проверка на вртежниот момент по согорувањето.
• Неуредна рута во близина на остри рабови:додадете заштита на рабовите, шипки и стеги; држете ја земјената патека физички заштитена.
• Повеќе заземјени/неутрални врски каде што не треба да бидат:прегледајте го системскиот дијаграм и поправете ги точките за поврзување според вашиот стандард и правилата на локацијата.

Совети за инспекција и одржување

A Заземјување жицае исто толку доверлива како и нејзината најслаба врска. Вградете ги овие проверки во рутинско одржување, особено при високи вибрации или инсталации на отворено:

• Визуелна инспекција:побарајте промена на бојата, излитена плетенка, корозија околу навртките и лабави стеги.
• Механичка проверка:нежно тестирајте за движење на терминалите; сè што мрда е иден неуспех.
• Проверки на континуитет на самото место:проверете го нискиот отпор од шасијата/вратата до шипката за земја при планирани исклучувања.
• Запечатување на животната средина:на влажни или корозивни места, подобрете го запечатувањето и земете ги во предвид материјалите и заштитните капаци отпорни на корозија.
• Документација:запишете ги резултатите од тестот за заземјување и какви било промени - идното решавање проблеми станува драматично побрзо.

Најчесто поставувани прашања

П: Може ли да користам која било жица како жица за заземјување ако „се поврзува со метал“?
А:Мора да биде соодветен за апликацијата и со правилна големина за патеките на струјата на дефекти според вашиот владејачки код/стандард. Исто така, методот на завршување и подготовката на контактната површина се исто толку важни како и самиот проводник.

П: Зошто гледам бучава или нестабилни отчитувања на сензорот дури и кога е поврзана жица за заземјување?
А:Вообичаените причини вклучуваат лабави точки за поврзување, лошо рутирање во близина на кабли со висока струја, повеќе точки за поврзување што создаваат циркулирачки струи или слаба референтна точка помеѓу панелите. Подобрете го интегритетот на поврзувањето, одделете ги чувствителните сигнални правци од патиштата за напојување и прегледајте каде се појавуваат врски.

П: Кога треба да размислам за жица за заземјување со плетенка?
А:Кога има движење или вибрации - врати, капаци со шарки, машински штитници, флексибилни спојници или на кое било место цврст проводник би се заморил со текот на времето. Опциите со плетенка често се избираат за да се намалат неуспесите на наизменичниот континуитет.

П: Дали подебелата жица за заземјување секогаш значи подобра заштита?
А:Не автоматски. Целта е патека на дефект со ниска импеданса која одговара на заштитниот уред и правилата за инсталација. Преголемата големина може да создаде проблеми со рутирање/завршување ако навртките и хардверот не се совпаѓаат. „Правилно со големина + правилно инсталирано“ го надминува „многу густо + слабо завршено“.

П: Зошто мојот прекинувач или RCD/RCBO се исклучува за време на стартувањето иако ништо не е „погрешно“?
А:Транзиентите при стартување, струите на истекување од филтрите/VFD-овите, влагата или нестабилното поврзување може да предизвикаат падови. Проверете го континуитетот на заземјувањето, проверете ја состојбата на изолацијата, потврдете го точниот тип на заштитниот уред и прегледајте го распоредот за заземјување/сврзување за ненамерни паралелни патеки.

П: Кој е најбрзиот начин да се потврди дека мојата врска со заземјување ја врши својата работа?
А:Направете тест за континуитет помеѓу шасијата на опремата (и сите врати/заштитници) и главната шипка за заземјување, а потоа потврдете дека завршниците се цврсти и залепени на чист метал. Документирајте го резултатот за да може лесно да се забележат промените со текот на времето.

Последно готово

A Заземјување жицане е само безбедносна формалност - тоа е компонента за изведба. Го намалува ризикот од шок, ја подобрува стабилноста на системот, ја штити електрониката, и заштедува време за време на пуштањето во работа со тоа што ќе ги спречи „грешките на духовите“ што губат денови. Ако го третирате заземјувањето како дизајниран систем (не е последователно размислување), добивате побезбедни инсталации и помирни тимови за одржување.

Ако специфицирате заземјувачки проводници за панели, куќишта за опрема или флексибилни точки за поврзување,Dongguan Quande Electronics Co., Ltd.може да ви помогне да го усогласите стилот на проводникот со реалните работни услови. Подготвени сте да ја намалите преработката и да ја подобрите доверливоста?Контактирајте несо детали за вашата апликација, и ќе ви помогнеме да изберете решение за заземјување кое одговара на вашата околина, потребите за движење и работниот тек на инсталацијата.
