Зошто да изберете бакарни жици за флексибилни врски со низок отпор?

Апстракт

Бакарни плетени жицисе „тивките херои“ во системите за заземјување, дистрибуција на електрична енергија, опрема за заварување, разводни уреди, батерии и машини склони кон вибрации. Купувачите обично не се борат со идејата за самата „плетенка“ - тие се борат со исходите: нестабилно заземјување, прегреани џемпери, испукани штипки, неочекувано време на застој и неконзистентен квалитет од серија до серија. Овој водич разложува како функционираат жиците со бакарни плетенки, каде ги надминуваат цврстите спроводници, како да се одреди вистинската плетенка и како да се избегнат најчестите грешки при набавка. На патот, ќе најдете листи за проверка за избор, практична табела за споредба и дел за решавање проблеми за да можете да ја усогласите вашата апликација со вистинската конструкција.

Содржина

• Преглед
• Кои се бакарни плетени жици и каде се користат?
• Кои точки на болка ги решаваат бакарните плетенки жици?
• Како ја одредувате вистинската плетенка?
• Опции за плетенка споредени во практична табела
• Како да инсталирате и одржувате врски со плетенки?
• Решавање проблеми: Зошто плетенката се прегрее или не успева?
• Кои проверки на квалитет всушност се важни за купувачите?
• Најчесто поставувани прашања
• Затворање мисли

Преглед

• Дефинирајте ги бакарните плетени жици и типичните случаи за употреба „скокач/заземјување“.
• Поврзете ги точките за болка на купувачот со мерливи технички барања
• Објаснете ги клучните ставки за спецификации: пресек, број на прамени, позлата, изолација, завршетоци
• Обезбедете табела за одлуки и листа за проверка на купувачите
• Покријте ги практиките за инсталација што спречуваат жаришта и предвремени неуспеси
• Споделете мапа за решавање проблеми за прегревање, корозија, труење и пукање
• Покажете што да барате од добавувачот за постојан квалитет и следливост

Кои се бакарни плетени жици и каде се користат?

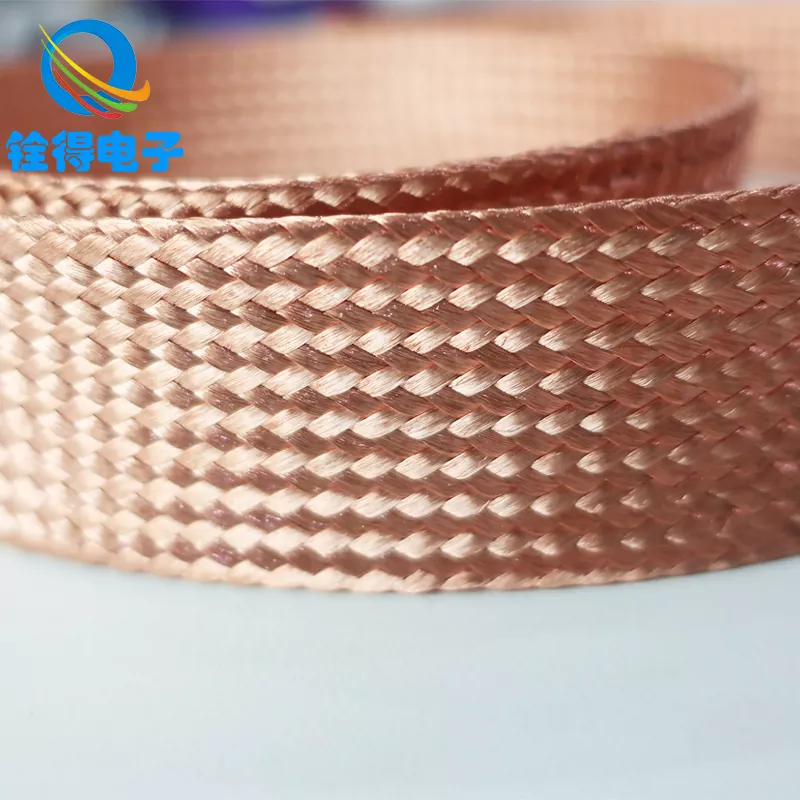

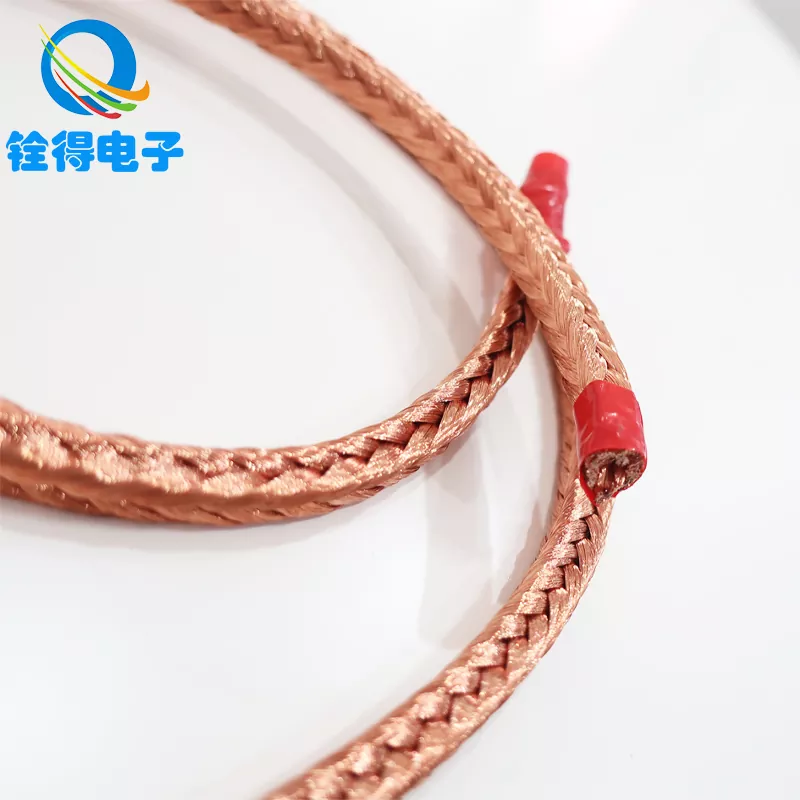

Бакарните плетени жици се флексибилни проводници направени со ткаење на многу фини бакарни нишки во рамна или тубуларна плетенка. Наместо да тера струја низ едно цврсто јадро, плетенката ја шири струјата низ повеќе нишки и на поголема површина. Таа структура е причината зошто плетените жици се толку популарни на места каде што движењето, вибрациите и постојаното свиткување би го замориле цврстиот проводник.

Вообичаените апликации вклучуваат:

• Ремени за заземјување и поврзувањеза кабинети, панели, собирници и куќишта
• Флексибилни џемпериво разводни уреди, трансформатори и UPS системи
• Приклучоци за батерии и инвертеркаде што вибрациите и термалното возење се чести
• Опрема за заварувањеи привремени врски со висока струја
• Железнички, автомобилски и индустриски машиниима потреба од заземјување отпорно на вибрации
• Контрола на EMIво патеките за заштита/заземјување каде што е важна малата импеданса

Во многу конструкции од реалниот свет, самата плетенка не е единствената компонента - изборите за завршување (навртки, обрачи, заварени краеви), позлата и изолацијата се тие што одредуваат дали врската ќе остане стабилна по неколку месеци или години на услуга.

Кои точки на болка ги решаваат бакарните плетенки жици?

Повеќето купувачи доаѓаат во потрага по бакарни плетени жици откако веќе се изгорени - понекогаш буквално. Еве кои точки на болка е дизајнирана да ги поправа плетенката и на што да внимавате за да не го повторите истиот дефект со различен број на дел.

• Испукани проводници од вибрации
  Цврста жица и многу конструкции на кабел може да се зацврстат и да пукнат во близина на завршетоците кога опремата вибрира. Спроводниците со плетенка го распределуваат стресот низ многу нишки, намалувајќи ги концентрираните точки на замор.
• Жешки точки на зглобовите
  Прегревањето ретко доаѓа од тоа што плетенката „не е доволно бакарна“. Обично доаѓа од висока отпорност на контакт: лошо стегање, нерамномерна компресија, оксидација или неусогласена големина на навртките. Добро направената плетенка плус правилно конструирана завршница го намалува отпорот и го држи под контрола порастот на температурата.
• Несигурно заземјување и непријатни грешки
  На земјените патеки им е потребна постојана ниска импеданса. Често се избираат ленти со плетенка бидејќи нивната флексибилност го зачувува интегритетот на контактот кога се менуваат вратите, шарките, моторите или подвижните склопови.
• Корозија во влажни или крајбрежни средини
  Голиот бакар може да оксидира; во сурови средини, многу купувачи претпочитаатконзервирани бакарни плетени жициза подобрена отпорност на корозија и постабилна долгорочна спроводливост на површината.
• Главоболки во собранието
  Плетенките лесно се насочуваат во тесни простори и околу аглите. Но, ако бројот на прамени или густината на плетењето е погрешна, монтери може да забележат труење, неуредни исечоци или нерамномерна компресија под навртките.

Ако сакате да ја одземе една „вистината на купувачот“: предност е флексибилноста на плетенката, но исходот е прекинот. Наведете ги двете.

Како ја одредувате вистинската плетенка?

Кога луѓето велат „Ми требаат бакарни плетени жици“, тие често значат многу различни нешта: лесна лента за врзување, скокач со висока струја или штитник одвод. За да избегнете погрешни наводи и неусогласени пратки, наведете ја плетенката користејќи ги деталите за првата апликација.

1) Електрични барања: струја, работен циклус и дозволен пораст на температурата

• Дефинирајте континуирана наспроти интермитентна струја (и врвна струја доколку е релевантно).
• Размислете за температурата на околината, вентилацијата на куќиштето и блиските извори на топлина.
• Потврдете дали ременот е за заземјување/сврзување (често пократок и помал напон) или за струја на оптоварување (често се грижи за поголема густина на струјата).

2) Површина на пресек и конструкција на плетенка

• Еквивалентен пресек(често референцирани во mm²) е практичен начин за големина на плетенка.
• Дијаметар и број на праменивлијае на флексибилноста и издржливоста. Повеќе, пофините нишки генерално ја зголемуваат флексибилноста.
• Ширина и дебелина на плетенкавлијае на вклопувањето под терминалите и ограничувањата за насочување.

3) Позлата и завршна површина

• Гол бакар: одлична спроводливост, најдобро за контролирани средини.
• Конзервиран бакар: подобра отпорност на корозија, полесно лемење, најчесто избрано за индустриски и морски соседни средини.

4) Изолација и заштита

• Некои плетенки се испорачуваат голи; други користат ПВЦ, силикон, ПЕТ обвивка или термички смалување за заштита од триење.
• Ако плетенката се протега во близина на остри рабови или подвижни делови, наведете заштитни чаури или дизајн со јакна.

5) Престаноци: детал кој одлучува за веродостојноста

• Стуткани навртки(прстен/лопата): вообичаен, брз и сигурен кога е со соодветна големина и компресија.
• Притиснати или заварени краеви: го намалува прскањето на жиците и може да ја подобри конзистентноста на склоповите со голем волумен.
• Големина на дупка, ширина на јазикот и степен на завртки: малото несовпаѓање овде предизвикува лабави зглобови и загревање.
• Толеранција на должина: важно е повеќе отколку што очекуваат луѓето во тесни куќишта.

Еден практичен потег за набавка: споделете едноставен цртеж со должина, ширина/дебелина на плетенка, тип на завршница, дијаметар на дупка и позлата. Дури и основната скица може да спречи една недела од напред-назад.

Опции за плетенка споредени во практична табела

Како да инсталирате и одржувате врски со плетенки?

Дури и врвните жици со плетенка од бакар може да пропаднат ако се инсталираат како последователно размислување. Повеќето проблеми на теренот потекнуваат од квалитетот на зглобовите. Еве чист, повторлив пристап кој го одржува отпорот низок и спречува „мистериозно загревање“.

• Подгответе ги површините за контакт
  Отстранете ја бојата, оксидацијата и остатоците на местото на сврзување. Користете соодветна антиоксидациона паста доколку тоа го бара вашиот стандард.
• Користете правилен хардверски вртежен момент
  Под вртежен момент предизвикува микро-лак и топлина; Преголемиот вртежен момент може да ги деформира навртките и да ја намали ефективната површина на контакт. Следете ги хардверските спецификации и користете подлошки каде што е соодветно.
• Контролирајте го радиусот на свиткување и олеснување на напрегањето
  Не присилувајте цврсто превиткување точно на чепот. Дајте ѝ на плетенката нежна крива, така што виткањето ќе се случи по должината, а не на крајниот раб.
• Заштитете од абразија
  Ако плетенката се трие на металните рабови, додајте ракав или шипка. Расипани нишки не се само неуредни - тие можат да станат точки за иницијација на неуспех.
• Периодична инспекција во сурови средини
  Побарајте промена на бојата (топлина), зелени/бели остатоци (корозија), олабавени завртки и оштетување на жиците на исечените рабови.

Опремата со високи вибрации има корист од едноставното правило: проверете ја првата инсталирана серија по краток период на работа. Ако зглобовите останат ладни и стабилни, скалирањето станува многу побезбедно.

Решавање проблеми: Зошто плетенката се прегрее или не успева?

Ако бакарната плетенка се прегрее, третирајте ја како системски проблем - бидејќи обично е така. Користете ја оваа брза мапа за да ја пронајдете основната причина наместо слепо да менувате делови.

• Симптом: плетенката е жешка во близина на чепот
  Веројатни причини: слабо стегање, погрешна големина на навртките, недоволна компресија, оксидација на зглобот, лабава завртка, неусогласена облога, контаминирана контактна површина.
• Симптом: жешка точка во средината на плетенката
  Веројатни причини: мала плетенка поради струја, неочекуван работен циклус, рутирање во близина на извор на топлина, оштетување на внатрешната жичка од постојано свиткување.
• Симптом: кршење и скршени прамени
  Веројатни причини: абразија на остри рабови, прекумерно движење без ослободување од напрегање, неправилен метод на сечење, недостаток на обвивка на патеката за триење.
• Симптом: корозија или промена на бојата
  Веројатни причини: хемиска изложеност, влажност, галванска интеракција со различни метали, отсуство на калај каде што е потребно.
• Симптом: наизменично заземјување или бучава
  Веројатни причини: лабава монтажа, обоени површини под спој, недоволен контактен притисок, контаминирана точка на поврзување.

Ако можете да го измерите, направете: тестирањето за зголемување на температурата при оптоварување и проверките на милиоми низ зглобовите често откриваат проблеми побрзо отколку само визуелната инспекција.

Кои проверки на квалитет всушност се важни за купувачите?

Кога набавувате бакарни плетени жици во обем, „изгледа добро“ не е квалитетен план. Сакате конзистентност, следливост и доказ дека плетенката и завршетокот ќе се однесуваат на ист начин низ сериите.

Еве што обично бараат паметните купувачи:

• Проверка на материјалот: оценка за бакар и тип на обложување (голи/конзервирани) јасно наведени
• Димензионална конзистентност: ширина, дебелина, толеранции на должина и геометрија на завршетокот
• Контрола на процесот на завршување: Стандарди за притискање или документација за методот на заварување/притискање
• Проверки на електричните перформанси: цели на отпор, планови за тестирање базирани на примероци
• Механички интегритет: тестови за влечење на навртки/крајни фитинзи каде што е применливо
• Дисциплина за пакување: спречување на дробење, контаминација и деформација на жицата при транзит

За купувачите кои сакаат стабилен, долгорочен партнер за снабдување, вреди да се работи и со производител кој може да ја приспособи геометријата и завршетоците на плетенки за да одговараат на ограничувањата на вашата склопна линија. Ова е местото кадеDongguan Quande Electronics Co., Ltd. често се позиционира: обезбедува опции за жица со бакарна плетенка што може да се прилагодат за заземјувачки ленти, флексибилни џемпери и дизајни за поврзување специфични за апликацијата - за да не бидете принудени да ја „направите“ по пристигнувањето на пратката.

Најчесто поставувани прашања

Која е разликата помеѓу бакарните плетени жици и стандардниот флексибилен кабел?

Флексибилниот кабел ги врзува жиците во внатрешноста на изолацијата и е одличен за многу примени на електрична енергија, но сепак може да го концентрира стресот во близина на завршетоците и може да биде поголем во тесните патеки за насочување. Бакарните плетени жици се плетени, порамни и обично се користат кога сакате висока флексибилност, насочување со низок профил и стабилни перформанси на поврзување/скокач во склопови склони кон вибрации.

Дали треба да изберам голи или конзервирани бакарни жици со плетенка?

Ако околината е сува и контролирана, голиот бакар може да биде совршено добар. Ако очекувате влажност, кондензација или долг работен век со минимално одржување, најчесто се претпочита конзервиран бакар бидејќи ја забавува корозијата и помага да се одржат површините на зглобовите постабилни со текот на времето.

Како да големината на плетенка за струја?

Започнете со потребната континуирана струја, врвната струја (ако има), работниот циклус и прифатливото зголемување на температурата. Потоа поклопете се со соодветна еквивалентна површина на пресек и потврдете дека вашиот метод на завршување нема да воведе висок отпор. Ако не сте сигурни, прототипирајте и измерете го порастот на температурата при реални услови на оптоварување.

Зошто мојата плетенка се вжештува дури и кога изгледа доволно густа?

Во многу случаи, плетенката не е проблем - зглобот е. Слабото стегање, оксидацијата под завртка, лабавите завртки или обоените површини за монтирање може да додадат отпор на контакт што се претвора во топлина. Правилната подготовка на површината и контролираните процеси на завршување обично го решаваат тоа.

Дали бакарните плетени жици можат да помогнат при ЕМИ или електричен шум?

Тие можат, особено како дел од добро дизајнираната стратегија за заземјување и поврзување. Геометријата на плетенката може да понуди патеки со ниска импеданса што помагаат да се стабилизира заземјувањето, но контролата на EMI е на системско ниво - насочувањето, поврзувањето на куќиштето и интегритетот на поврзувањето се важни.

Какви информации треба да испратам добавувач за да добијам точна понуда?

Обезбедете ја потребната должина, ширина/дебелина на плетенката (или еквивалентен напречен пресек), голи наспроти конзервирани, потреби за изолација/навлака, тип на завршница (навртка/заварена/притиснато), дијаметар на дупка, количина и белешки за примена (вибрации, температура, околина). Едноставниот цртеж често е најбрзиот начин да се избегнат недоразбирањата.

Затворање мисли

Бакарните плетени жици се практична надградба кога приоритет ви е сигурноста при движење: помалку испукани проводници, постабилно заземјување и врски што „мистериозно“ не се олабавуваат со текот на времето. Трикот е да престанете да ја третирате плетенката како стока и да почнете да ја третирате како конструирана компонента: големината на истата за работата, наведете ја облогата за животната средина и контролирајте ги деталите за завршување што ја одредуваат отпорноста и топлината.

Ако сакате да ги рационализирате спецификациите, прилагодувањата и повторливиот квалитет за бакарни плетени жици - особено за ленти за заземјување и флексибилни склопови на џемпери - работете со производител кој може да ја усогласи конструкцијата на плетенка со вашите реални ограничувања за инсталација.Dongguan Quande Electronics Co., Ltd.може да поддржува избор на плетенка заснована на апликации и приспособени завршетоци за да ви помогне да ги намалите дефектите, да го поедноставите склопувањето и да ги одржувате системите да работат поладни и постабилни-контактирајте со насда разговараат за вашите барања.
