Како бакарната жица ја подобрува доверливоста во каблите за напојување и контрола?

Апстракт

Изборот на вистинскиот проводник е една од оние одлуки што изгледа едноставно додека проектот не почне да пропаѓа во реалниот свет: прегревање во тесен канал, скршени жици на завршетокот, нестабилни отчитувања во контролните кола или прекини предизвикани од замор од вибрации.Бакарна заглавена жица често се избира за да ги спречи токму овие проблеми - со балансирање на спроводливоста, флексибилноста и механичката издржливост. Во оваа статија, ќе прошетам низ најчестите точки за болка кај купувачите (пад на напон, радиус на свиткување, квалитет на завршување, ризик од корозија, стандарди за инспекција и конзистентност на добавувачот) и ќе покажам како да ја одредите вистинската конструкција, големина и завршна површина за вашата апликација. Исто така, ќе најдете практични списоци за проверка, табели за споредба и јасен дел за ЧПП за да можете да се префрлите од „мислиме дека е добро“ на „знаеме дека ова ќе издржи“.

Содржина

• Преглед на член
• Клиент Болката Поенти Ова се решава
• Што е бакарна жица
• Кога Stranded отчукува цврсти
• Како да го одредите без нагаѓање
• Споредбена табела
• Совети за прекинување и инсталација
• Проверки на квалитет што купувачите треба да ги побараат
• Заеднички апликации
• Избор на постојан добавувач
• Најчесто поставувани прашања
• Заклучок

Преглед на член

• ДефинирајБакарна заглавена жицаи проблемите за кои е дизајниран да ги спречи
• Мапирајте ја вистинската болка од купувачот до изборот на проводници
• Објаснете ги опциите за конструкција, димензионирање и површина (гола наспроти конзервирана)
• Обезбедете практична листа за проверка на спецификациите
• Покажете споредбена табела за да ги направите компромисите очигледни
• Завршување на капакот, инспекција и верификација на добавувачот
• Одговорете на прашањата што најмногу ги поставуваат тимовите за набавки и инженерите

Клиент Болката Поенти Ова се решава

Повеќето поплаки што ги слушам за проводниците не се всушност за металот - тие се за она што проводникот не успеал да го преживее. Еве ги прашањатаБакарна заглавена жицанајчесто се избира за да се намали:

• Пукнатини или кршење на завршетоците:Повторено свиткување, вибрации или цврсто насочување може да ги заморат цврстите проводници.
• Жешки точки и прегревање:малите проводници или лошите завршетоци создаваат топлина таму каде што најмалку сакате.
• Пад на напон и нестабилни перформанси:долгите кабли или високите струјни оптоварувања ја казнуваат недоволно одредената жица.
• Неуспеси предизвикани од корозија:влажноста, солениот воздух и хемиската изложеност може да ги нападнат проводниците и врските.
• Неконзистентни серии од добавувачи:бројот на прамени, толеранцијата на дијаметарот и состојбата на површината може да варираат ако контролата на процесот е слаба.
• Бавна инсталација и преработка:каблите што ви се борат за време на рутирање и завршување чинат време и труд.

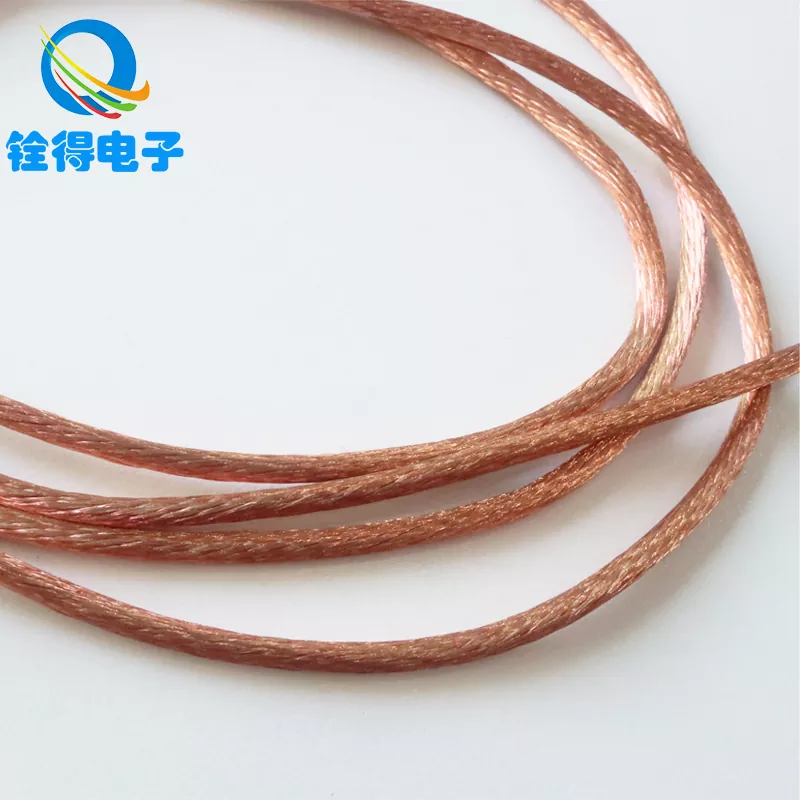

Што е бакарна жица

Бакарна заглавена жицае спроводник направен со извртување на повеќе помали бакарни нишки (нишки) во еден спроводник со одредена површина на пресек. Наместо едно цврсто парче метал, добивате сноп што го дели механичкиот стрес на многу нишки. Тој дизајн е важен затоа што повеќето реални инсталации вклучуваат движење - вибрации од моторите, свиткување во појасите, тесни свиоци во контролните панели или постојано отворање и затворање на вратите на кабинетот.

„Заглавениот“ дел не е само комфорна карактеристика - тоа е карактеристика на доверливост. Повеќе нишки (и помали поединечни дијаметри на прамени) обично значат подобра флексибилност, што обично значи помал замор во точките на стрес. Уловот е што флексибилноста мора да се усогласи со соодветни методи за прекинување, инаку може да ја изгубите користа токму на местото што ви е најпотребно.

Кога Stranded отчукува цврсти

Ако вашата инсталација е целосно статична, со дарежлив радиус на свиткување и минимални вибрации, цврстите проводници можат да бидат совршено прифатливи. Но, заглавените диригенти често победуваат во која било од овие ситуации:

• Вибрации:мотори, компресори, пумпи, вентилатори, транспортери и мобилна опрема.
• Често движење:јамки за врати, роботски краци, синџири за влечење, рачни алатки, преносни генератори.
• Комплексно рутирање:тесни панели, носачи за кабли со повеќекратни промени на насоката, компактни уреди.
• Искористување со висока густина:каде што на инсталатерите им е потребна брзина и предвидливо ракување.
• Циклуси на одржување:секое опкружување каде што каблите се нарушуваат за време на сервисирањето.

Практичниот начин на кој го врамувам: ако можете да замислите дека кабелот се удира, се влече, се свиткува или вибрира дури и малку - изберетеБакарна заглавена жицаа потоа направете раскинувања правилно.

Како да го одредите без нагаѓање

Многу нарачки за купување не успеваат затоа што специфицираат „бакар заглавени“ без да ги дефинираат деловите што ги поттикнуваат перформансите. Еве чиста листа за проверка што можете да ја предадете на инженерството, набавките или вашиот партнер за склопување на кабли:

• Големина на проводникот:AWG или mm², избрани според тековното оптоварување, дозволениот пад на напонот и порастот на температурата.
• Навојна конструкција:број на прамени и поединечен дијаметар на жиците (флексибилноста зависи од ова).
• Површинска завршница:гол бакар или конзервиран бакар (често избран за отпорност на корозија и лемење).
• Анализирана состојба:помекиот бакар ја подобрува флексибилноста; поцврстиот бакар може да одолее на деформација, но помалку се витка.
• Оперативна средина:влажност, сол, хемикалии, температурен опсег и очекувано ниво на вибрации.
• Начин на прекинување:стегање, лемење, ферула, навртка или стегач за завртки - секој претпочита одредени стилови на жици.
• Барања за усогласеност:ако вашата индустрија бара специфични стандарди, напишете ги во ПО.
• Пакување и ракување:големина на калем, толеранција на должината на сечењето, етикетирање и следливост на серија.

Една важна реалност на купувачот: ако не ја дефинирате конструкцијата за заглавување, може да добиете жица што технички одговара на големината, но се однесува многу различно за време на инсталацијата.

Споредбена табела

Користете ја оваа табела за брзо усогласување на изборот на проводник со ризикот, околината и однесувањето на инсталацијата:

Совети за прекинување и инсталација

Многу поплаки за „квалитетот на жицата“ се всушност маскирани проблеми со прекинување. Заглавените проводници можат да ги надминат цврстите проводници, но само ако ги заштитувате жиците за време на соголување и завршување.

• Користете ја вистинската стриптизета:избегнувајте нишки од штипкање-прекарите стануваат почетнички за пукнатини под вибрации.
• Спречете прскање на жиците:ако слетувате во стегач за завртки, ферулите може драматично да ја подобрат конзистентноста.
• Правилно стегајте:совпаѓајте ги навртките со големината на проводникот и типот на заглавување; потврдете ја висината/обликот на стегање ако е можно.
• Почитувајте го радиусот на свиткување:тесните свиоци во близина на завршетоците создаваат повторен стрес; пат со нежни транзиции.
• Контрола на топлина:прегревањето го забрзува стареењето на изолацијата и ја зголемува отпорноста на приклучоците.
• Етикета и трага:особено за контролните жици - погрешните жици може да изгледаат како проблеми со електричен „шум“.

Ако градите ремени, размислете каде се случува движењето и соодветно изберете конструкција на прамени. Поентата наБакарна заглавена жицае да се преживее механичката реалност, а не теоретските цртежи.

Проверки на квалитет што купувачите треба да ги побараат

Ако некогаш сте примиле серија што „изгледа добро“, но се однесува поинаку за време на склопувањето, веќе знаете зошто е важна конзистентноста. Еве практични проверки што може да се побараат и проверат:

• Дијаметар и толеранција на проводникот:потврдува дека проводникот ги исполнува очекувањата за големина за терминали и системи за изолација.
• Број и дијаметар на жицата:ја заштитува вашата флексибилност и претпоставките за изведба на раскинување.
• Состојба на површината:чистата, униформа површина ја намалува отпорноста на контакт и ја подобрува доверливоста на лемењето.
• Земање примероци за континуитет и отпор:фаќа процесот лебдат рано.
• Следливост на серија:ви дава одговорност ако проблем се појави неколку месеци подоцна.

За многу купувачи, целта не е прекумерно тестирање - тоа е да се спречи преработка. Мала проверка наБакарна заглавена жицаможе да заштеди денови за решавање проблеми подоцна.

Заеднички апликации

Опсегот на апликации е широк, но логиката на селекција е обично иста: одговара на моменталните потреби и механичкиот стрес. Типични случаи на употреба вклучуваат:

• Дистрибуција на енергија:разводни уреди, панели, автобуски врски (со соодветни приклучоци), инвертери, UPS системи.
• Мотори и трансформатори:намотки и кабли каде вибрациите и топлината се реални фактори.
• Контролно и сигнално поврзување:кабинети за автоматизација, жици за PLC, сензори (особено каде рутирањето е тесно).
• Склопови за појас и кабли:апарати, медицинска опрема, осветлување и електроника за широка потрошувачка.
• Надворешни или влажни средини:опрема која има корист од конзервирани проводници и стабилни завршетоци.

Избор на постојан добавувач

Надвор од спецификациите, најголемиот скриен ризик е недоследноста на добавувачот: жица што ја исполнува големината на хартија, но варира во заглавување, површина или жарење од серија до серија, може тивко да го саботира приносот на склопот. Ако се квалификувате продавач заБакарна заглавена жица, побарајте докази за стабилни контроли на производството, јасни записи за серии и повторливи инспекциски рутини.

Dongguan Quande Electronics Co., Ltd. обезбедува бакарни спроводници дизајнирани за практични производствени потреби - стабилни конструкции за врзување, контролирани завршетоци и документација што им помага на купувачите да ја намалат преработката и да ги забрзаат одобрувањата. Кога барате долгорочно производство, таквата конзистентност е важна исто колку и цената.

• Побарајте одобрение за примерок:потврдете го однесувањето на соголување/престанок во вашиот сопствен процес.
• Заклучете ја конструкцијата:дефинирајте го бројот/дијаметарот на жиците така што замените не ги менуваат перформансите.
• Потврдете го пакувањето:правилното превртување ги намалува свиткувањата и оштетувањето на инсталацијата.
• Се согласувам за следливост:проверете дали идентификациите на серијата се значајни и задржани.

Најчесто поставувани прашања

П:ЕБакарна заглавена жицасекогаш подобро од цврст бакар?
А:Не секогаш. Ако жиците се целосно статични и сакате максимална вкочанетост за одредени инсталации, цврстиот може да работи добро. Stranded обично се избира кога се важни флексибилноста, отпорноста на вибрации или полесното рутирање.

П:Дали поголемото броење на жиците автоматски значи и повисок квалитет?
А:Тоа обично значи поголема флексибилност, што може да го подобри животниот век на замор при подвижни или вибрирачки апликации. Но, мора да се комбинира со правилни методи на завршување (често ферула или соодветни навртки за стегање) за да се избегне прскање на жиците и неконзистентен контакт.

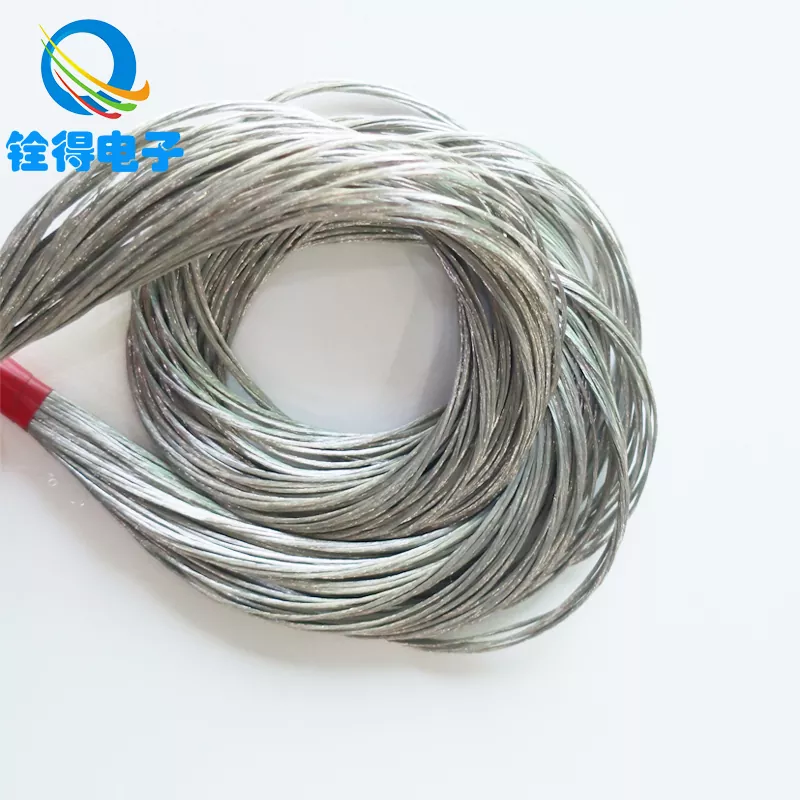

П:Кога треба да изберам конзервиран бакар наместо гол бакар?
А:Изберете конзервиран бакар кога ризикот од корозија е поголем (влажност, морски воздух, хемиска изложеност) или кога е важна стабилноста на лемењето. Голиот бакар често се претпочита во контролирани внатрешни средини каде што цената и максималната спроводливост се приоритети.

П:Што предизвикува прегревање ако големината на жицата изгледа точна?
А:Најчести виновници се проблемите со завршувањето (лабави завртки, лошо стегање, оштетување на жиците) и проблеми со рутирање (спакувани кабли кои ја задржуваат топлината). Големината на жицата помага, но врските и практиките за инсталација често го одредуваат порастот на температурата во реалниот свет.

П:Што треба да ставам на налог за купување за да избегнам да ја добијам „погрешната“ заглавена жица?
А:Наведете ја големината на проводникот (AWG или mm²), конструкцијата на навојот (бројот на жиците и дијаметарот на жиците), завршната површина (гола или конзервирана) и какви било ограничувања за опкружување или завршување. Ако напишете само „бакарно влакно“, ризикувате варијации што го менуваат однесувањето на склопот.

Заклучок

Сигурните електрични системи не расипуваат во табеларни пресметки - тие не успеваат на стресни точки: тесни свиоци, вибрирачки панели, влажни куќишта и избрзани завршетоци.Бакарна заглавена жицае популарен затоа што е дизајниран за тие стресни точки, комбинирајќи силна спроводливост со механичка еластичност. Ако ја дефинирате конструкцијата на заглавување, ја изберете вистинската завршна површина за околината и правилно ја прекинете, драматично ќе ги намалите преработките и времето на застој.

Ако ги оценувате опциите или сакате помош за усогласување на заглавената конструкција со вашата апликација, контактирајтеDongguan Quande Electronics Co., Ltd.и споделете ја вашата струја, напон, ограничувања за рутирање и детали за околината — тогашконтактирајте со насда побарате примероци или прилагодена препорака за вашиот следен проект.
