Како бакарната плетенка може да го подобри заземјувањето и контролата на ЕМИ?

Апстракт

Бакарна плетенкае еден од оние „мали делови“ кои тивко одлучуваат дали системот се чувствува цврст како карпа или станува мистериозна кутија со бучава, топлина и повремени дефекти. Ако некогаш сте се соочиле со ремен за заземјување што работи жешко, кабинет што брмчи со пречки или флексибилна врска што постојано пука во најлош можен момент, овој водич е за вас. Ќе разјасниме што всушност прави Copper Braid, зошто не успева во реалните инсталации и како да го изберете, прекинете и одржувате заземјувањето и оклопот остануваат стабилни на долги патеки.

Содржина

• Преглед
• Решава бакарната плетенка од реалниот свет Болка Поени
• Што е бакарна плетенка (и што не е)
• Како да изберете бакарна плетенка без погодување
• Табела за брз избор
• Престанок и инсталација што нема да успее
• Практични проверки и верификација
• Вообичаени грешки и лесни поправки
• Типични случаи на употреба и совпаѓање со вистинската плетенка
• Најчесто поставувани прашања
• Следен чекор

Преглед

1. Идентификувајте ја точката на болка: топлина, замор од вибрации, бучава, корозија или просторни ограничувања
2. Потврдете го типот на работа: лента за заземјување, поврзување, заштитна чаура или флексибилен конектор
3. Изберете го типот на плетенка: рамна наспроти тубуларна, гола наспроти конзервирана, фини наспроти груби прамени
4. Големината на неа со цел: површина на пресек, должина и дозволен пораст на температурата
5. Правилно завршување: стегање, заварување/лемење или лемење (само онаму каде што е соодветно)
6. Проверете на терен: отпор, температура и „тест на мрдање“ под оптоварување

Решава бакарната плетенка од реалниот свет Болка Поени

Луѓето ретко „сакаат“ бакарна плетенка. Она што тие го сакаат е проблемот да престане да се случува. Еве ги главните точки на болка Бакарната плетенка е изградена за да се справи:

• Наизменично заземјувањепредизвикани од вибрации, движење на вратата или термичко проширување
• Проблеми со ЕМИкако нестабилни сигнали, бучни сензори или главоболки за усогласеност
• Жешки точкикај флексибилни џемпери каде што цврстиот кабел не може да преживее повторено движење
• Корозијана изложените точки на сврзување, особено во влажни или солени средини
• Ограничувања на простороткаде што кружниот кабел е премногу крут или премногу гломазен за безбедно да се насочува

Клучната предност е флексибилноста. Бакарната плетенка го шири стресот на свиткување на многу фини нишки, што и помага подобро да го толерира движењето од крутиот проводник. Исто така, може да обезбеди широка контактна површина за апликации за поврзување и заштита - кога е правилно инсталиран.

Што е бакарна плетенка (и што не е)

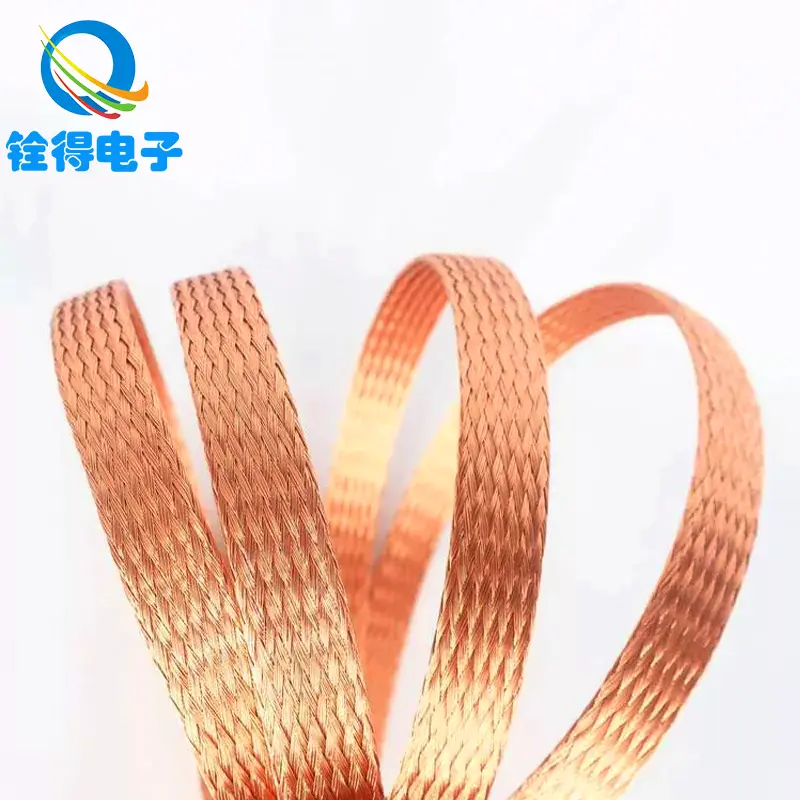

Бакарна плетенка е ткаен проводник направен од многу бакарни нишки. Може да се произведува како арамна плетенка(вообичаено за ленти за заземјување) или атубуларна плетенка(често се користи како заштитен ракав над каблите).

Во што е одлично:

• Флексибилно поврзувањепомеѓу подвижните делови (врати, капаци, рамки на моторот, отстранливи панели)
• Патеки со ниска импедансана повисоки фреквенции кога геометријата и завршетоците се оптимизирани
• Механичка издржливоство споредба со еден цврст проводник во повторена флексија

Што не е:

• Магичен лек за лоши распореди за заземјување (долгите јамки и невештите врски сè уште предизвикуваат проблеми)
• Замена за правилна големина на проводникот (премалиот сепак ќе се загрее)
• Имун на лоши завршетоци (повеќето „неуспеси на плетенка“ се неуспеси на завршувањето)

Во практичните извори, често ќе видитегол бакариконзервиран бакар. Конзервираниот бакар е популарен кога е отпорен на оксидација и полесно лемење се приоритети. Голиот бакар може да биде силен избор за контролирани, суви ентериери каде што се важни максималната спроводливост и трошковната ефикасност.

Многу инженери и купувачи работат со производители како што сеDongguan Quande Electronics Co., Ltd. кога им се потребни опции за бакарна плетенка прилагодени на ленти за заземјување, заштитни чаури или прилагодени флексибилни конектори за различни реалности на инсталацијата.

Како да изберете бакарна плетенка без погодување

Изборот на бакарна плетенка е најлесно кога ќе престанете да размислувате во „плетенка = плетенка“ и наместо тоа ќе одлучите врз основа на работата што мора да ја преживее. Користете ја оваа листа за проверка:

• 1) Струја и пораст на температурата:Ако плетенката носи струја (не само што се врзува), големината на неа за да не се загрева. Греењето обично се појавува прво на завршетоците, потоа по должината на плетенката. Кога се двоумите, изберете поголем пресек или паралелни повеќе плетенки.
• 2) Свиткајте го животниот век и шемата на движење:Ременот што се витка 10 пати на ден се разликува од оној што вибрира постојано. За често свиткување, претпочитајте пофини прамени и соодветно лабаво. Избегнувајте остри свиоци и „точки на шарки“.
• 3) Животна средина:Влажноста, солената магла, хемиските пареи и изложеноста на отворено ве туркаат кон конзервиран бакар и заштитени површини за поврзување. Ако се работи за различни метали (на пример, бакарна плетенка врзана за алуминиум), планирајте за контрола на корозија со соодветен хардвер и подготовка на површината.
• 4) Геометрија и должина:Пократко е обично подобро за перформанси. Држете ја плетенката што е можно пократка, а сепак дозволувајте движење. Широките, рамни плетенки можат да ја подобрат областа за поврзување и да ги намалат индуктивните ефекти во споредба со долгиот, тенок олово.
• 5) Начин на прекинување:Одлучете рано: стегање, заварување/лемење или лемење. Ова одредува каква конструкција на плетенка и позлата имаат смисла. (И да, раскинувањето е важно повеќе отколку што повеќето луѓе сакаат да признаат.)

Табела за брз избор

Престанок и инсталација што нема да успее

Ако бакарната плетенка „мистериозно“ пропадне, тоа е обично затоа што раскинувањето беше третирано како последователна мисла. Еве како да ја направите врската да трае:

• Подготовка на површината:Чистите, светли метални контактни површини „посилно се затегнуваат“. Отстранете ја бојата/оксидот каде што е потребно спојување, а потоа заштитете го спојот по потреба.
• Стегањето е направено правилно:Користете го точниот профил на навртки и матрици за дебелината и ширината на плетенката. Лошото стегање создава висока отпорност и топлина. Доброто стегање станува механички стабилно и електрично конзистентни.
• Опции за заварување / лемење:За тешки апликации (висока струја или силни вибрации), заварените или лемените завршетоци можат да го надминат лемењето со минимизирање на лази и термички замор. Ова зависи од вашиот процес на склопување и материјали.
• Лемење со претпазливост:Лемењето може да ја исфрли плетенката и да претвори флексибилно ременче во цврст „подигач за стрес“ што се прилепува на работ на залемената зона. Ако е потребно лемење, контролирајте го фитилот и обезбедете олеснување на напрегањето.
• Олеснување на напрегање и насочување:Дајте ѝ на плетенката нежна кривина. Избегнувајте остри набори. Спречете ја плетенката да се трие по рабовите. Ако плетенката се поместува, треба да се движи непречено - не гребење, свиткување или камшикување.

Едноставно правило: плетенката треба да биде флексибилен елемент, а не крајна точка. Ако вашиот зглоб стане шарка, ќе добиете пукнатини од замор и раст на отпорот.

Практични проверки и верификација

Не ви треба лабораторија за да потврдите дали Copper Braid ја врши својата работа. Овие практични проверки рано ги фаќаат повеќето проблеми:

• Проверка на отпор (основна линија):Измерете го отпорот од спој на спој по инсталацијата, а потоа повторно проверете по вибрациите или термичкиот циклус.
• Проверка на температурата (под оптоварување):Ако плетенката носи струја, вклучете го системот и побарајте жаришта на навртките и контактните лица.
• Визуелна инспекција:Побарајте затемнување, зеленикава оксидација, скршени жици или олабавен хардвер.
• Тест за мрдање:Со исклучување и следени безбедни процедури, нежно свиткајте го склопот и проверете дали зглобот се чувствува механички стабилен.

Ако отпорот расте нагоре со текот на времето, третирајте го како рано предупредување. Плетенката ретко „одеднаш пропаѓа“ - се деградира додека системот не стане несигурен.

Вообичаени грешки и лесни поправки

• Грешка:Користење на плетенка која е премногу тесна затоа што „се вклопува“.
  Поправи:Големина за тековниот и работниот циклус. Ако просторот е тесен, размислете за повеќе плетенки паралелно или со различна геометрија.
• Грешка:Прекумерно лемење и претворање на плетенката во цврста лента.
  Поправи:Претпочитајте методи за стегање или контролирано завршување и додадете олеснување на напрегањето.
• Грешка:Лепење на боја, оксид или контаминирани површини.
  Поправи:Подгответе ја површината правилно и заштитете ја по склопувањето доколку е потребно.
• Грешка:Долги, плетенки со јамки кои делуваат како антени.
  Поправи:Чувајте го кратко, директно и механички поддржано.
• Грешка:Игнорирање на корозија на различни метални споеви.
  Поправи:Користете соодветен хардвер, облоги и заштита на зглобовите прилагодени на околината.

Типични случаи на употреба и совпаѓање со вистинската плетенка

Бакарна плетенка се појавува во многу индустрии бидејќи решава специфична комбинација на електрични и механички потреби. Еве случаи на вообичаена употреба и на што да се даде приоритет:

• Контролни кабинети и куќишта:Дајте приоритет на сигурно поврзување за вратите и отстранливите панели. Рамни бакарни ремени со плетенка со робусни навртки се вообичаени.
• Автоматизација и роботика:Дајте приоритет на флексибилен век и ослободување од напрегање. Циклусите на движење го казнуваат лошото насочување повеќе отколку што очекуваат повеќето луѓе.
• Електроника за напојување (инвертери, погони, UPS):Дајте приоритет на тековниот капацитет и топлинска стабилност. Проверете ја температурата при вистинско оптоварување.
• Ракави за заштита на кабелот:Дајте приоритет на конзистентно покривање и соодветна техника на завршување. Одличен ракав со слаба конекција нема да даде постојани резултати.
• Телеком и инструментација:Дајте приоритет на поврзување со низок шум и стабилни врски што не се движат со текот на времето.

Кога ќе набавите бакарна плетенка, најкорисните добавувачи ќе прашаат за околината, движењето, струјата и методот на завршување - бидејќи тие детали одредуваат дали плетенката ќе се однесува како долгорочно решение или предмет за постојано одржување.

Најчесто поставувани прашања

1) Дали конзервираната бакарна плетенка е секогаш подобра од голиот бакар?

Не секогаш. Конзервирана бакарна плетенка е одлична за отпорност на корозија и може полесно да се работи со одредени методи на склопување. Голиот бакар може да биде идеален во чисти и суви средини каде што ризикот од оксидација е низок и максималната спроводливост е приоритет.

2) Зошто мојата бакарна плетенка се вжештува на краевите?

Жешките краеви обично укажуваат на висока отпорност на завршетокот: слабо стегање, контаминирани површини, лабав хардвер или спој кој е премногу мал за струја. Прво поправете го раскинувањето пред да ја обвините плетенката.

3) Дали бакарната плетенка може да замени стандардна жица за заземјување?

Бакарната плетенка е најдобра кога ви треба флексибилност, широка област за поврзување или робусна лента што го преживува движењето. За статични, заштитени патеки, стандардниот проводник може да биде поедноставен. Многу системи ги користат и двете - секој каде што има смисла.

4) Колку кратка треба да биде заземјувачката плетенка?

Краток што е практично, а сепак овозможува движење и безбедно рутирање. Дополнителна должина може да додаде несакана област на јамка и механичка флопист. Нежна крива е подобра од долга јамка.

5) Која е најголемата грешка при инсталацијата со бакарна плетенка?

Третирајќи го како „само парче бакар“ и игнорирајќи го квалитетот на завршувањето и подготовката на површината. Зглобот е системот. Ако зглобот е нестабилен, перформансите ќе се намалат и ќе следат неуспеси.

6) Како да го спречам пукањето од замор во ременот што се движи?

Обезбедете олабавување, избегнувајте остри свиоци, чувајте ја завршницата да не стане шарка и спречете триење на рабовите. Ако движењето е често, изберете конструкција наменета за повеќекратно виткање и додадете олеснување на напрегањето.

7) Дали бакарната плетенка може да помогне при проблеми со пречки?

Да-кога се користи како лента за врзување или заштитна чаура со правилно насочување и завршување. Ако бучавата опстојува, прегледајте го целосниот распоред на заземјувањето и уверете се дека врските се кратки, чисти и конзистентни.

Следен чекор

Бакарната плетенка најдобро функционира кога се третира како дизајнирана компонента - избрана за околината, големина за работата и грижливо прекината. Направете го тоа и ќе добиете стабилно заземјување, помалку изненадувања од бучава и многу помалку одржување „зошто повторно не успева“.

Ако избирате бакарна плетенка за ленти за заземјување, заштитни чаури или прилагодени флексибилни конектори и сакате препорака заснована на вашите вистински детали за апликацијата, Dongguan Quande Electronics Co., Ltd. може да поддржува спецификации за совпаѓање и опции за производство -контактирајте со насда разговарате за вашите барања и да добиете решение кое одговара на вашите услови за инсталација.
