Зошто жица со фитил за лемење е алатка за чисто одлемување?

Апстракт

Одлемувањето треба да се чувствува контролирано, а не како коцкање со високи влогови каде што се креваат перничињата, се лупат траги и се лемеат насекаде. Овој водич разложува какоЗалемење фитил плетенка жицаработи, зошто не успева при преработката во реалниот свет и како да ги поправите најчестите точки на болка со повторлив процес. Исто така, ќе добиете практична табела за избор, табела за решавање проблеми и стил на листа за проверка работен тек кој ви помага чисто да го отстраните лемењето додека ги заштитувате компонентите и ПХБ.

Содржини

• Преглед на прв поглед
• Разбирање на лемење фитил плетенка жица
• Болни точки на клиентите и зошто одлемувањето оди погрешно
• Избор на вистинската плетенка за работата
• Чист, повторлив работен тек за одлемување
• Табела за избор за ширина, топлина и случаи на употреба
• Табела за решавање проблеми за тврдоглаво лемење
• Напредни совети за SMD, конектори и повеќеслојни табли
• Нега, складирање и пост-чистење
• Најчесто поставувани прашања
• Следни чекори

Преглед на прв поглед

• Што навистина прави плетенка за одлемување на зглобот (и што не може да направи)
• Зошто перничињата се креваат и трагите се лупат при „нормална“ преработка
• Како да изберете ширина и флукс однесување за да одговараат на вашите зглобови
• Чекор-по-чекор метод кој го намалува топлинскиот стрес и ја подобрува брзината на испуштање
• Табели за избор и решавање проблеми
• Најчесто поставувани прашања кои се однесуваат на прашањата што купувачите и техничарите најмногу ги поставуваат

Разбирање на лемење фитил плетенка жица

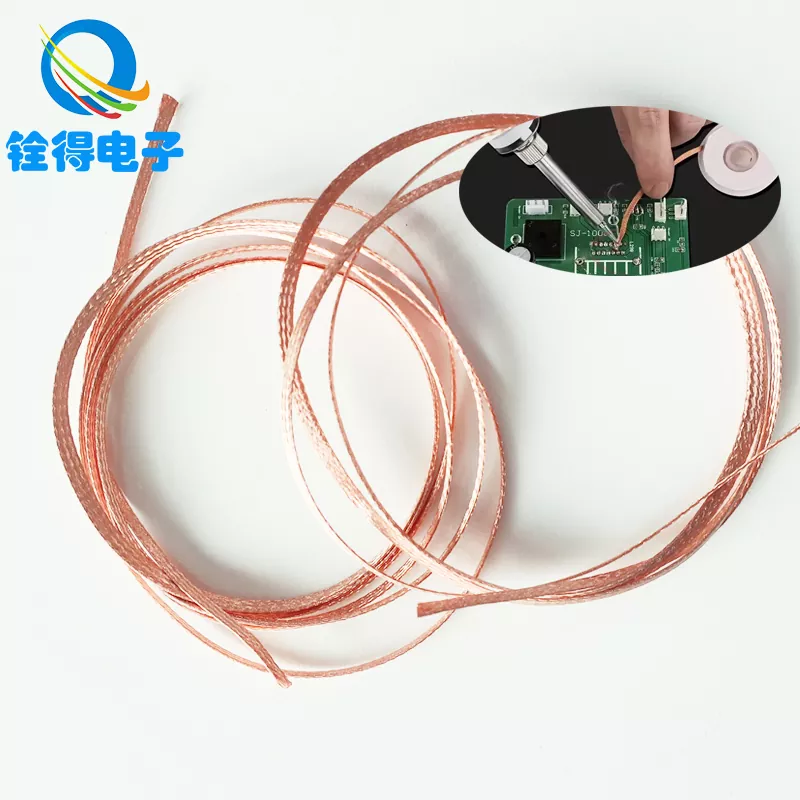

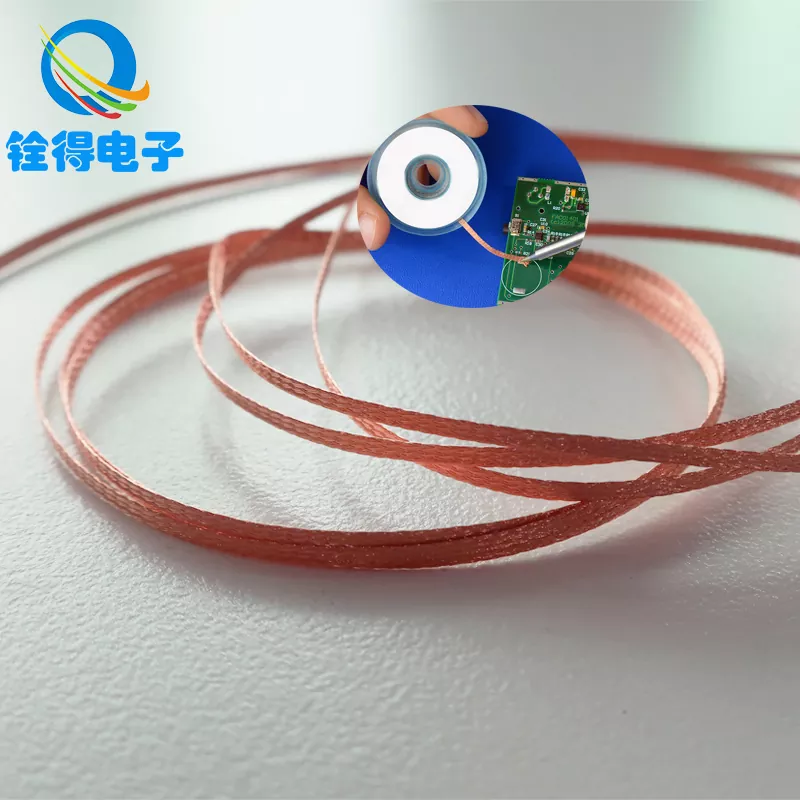

Залемење фитил плетенка жица(исто така наречена плетенка за одлемување) е ткаена бакарна лента дизајнирана да го извлекува стопениот лем подалеку од спој. Плетенката делува како мрежа од ситни канали: штом лемењето се втечнува, капиларното дејство го вовлекува во бакарниот ткаат. Добрата плетенка не само што „допира за лемење“ - таа брзо ја впива, а потоа чисто се ослободува кога ќе го подигнете.

Повеќето плетенки се на база на бакар бидејќи бакарот ефикасно ја пренесува топлината и лесно се навлажнува кога е присутен флукс. Флукс е тивкиот херој овде: ги отстранува оксидите, го помага протокот на лемењето и драматично ја подобрува брзината на фитил. Без доволно флукс, дури и врвната плетенка може да се чувствува „мртво“. ве тера да држите топлина подолго отколку што треба - и таму се оштетуваат штиците.

• За што е одлично:чистење влошки, чистење мостови, отстранување на вишокот лемење, подготовка за преработка.
• Што не е:замена за правилно загревање на зглобовите или магична гума за ладни споеви со слаб термички пристап.

Болни точки на клиентите и зошто одлемувањето оди погрешно

Луѓето обично ја обвинуваат плетенката кога одлемувањето оди лошо. Фер. Но, вистинската причина е речиси секогаш неусогласеноста помеѓу ширина на плетенка, активност на флукс, температура на железо и како топлината се пренесува во зглобот.

Болка точка 1: влошки се подигаат или траги од кора

Ова обично се случува кога топлината се нанесува премногу долго или кога плетенката е силно притиснато надолу како да се обидувате да го „исчистите“ лемењето. Вишокот притисок го зголемува механичкиот стрес додека лепилото под бакарната подлога се омекнува од топлина. Поправката е контраинтуитивна: употребапомалкусила и подобрување на ефикасноста на фитил со флукс и правилна ширина на плетенка, така што времето на топлина паѓа.

Болка 2: Плетенката не апсорбира лемење

Вообичаени причини вклучуваат оксидирана плетенка, недоволен флукс, премногу ниска температура или спој што не е целосно стопен. Ако зглобот не е вистински течност, лемењето нема да тече во ткаењето - само седи таму, исмејувајќи се.

Точка на болка 3: Залемете се размачка или повторно се зацврстува на подлогата

Ова често се случува кога плетенката е подигната во погрешно време или пеглата се отстранува пред да се одвои плетенката. Лемот замрзнува и „ја лепи“ плетенката на подлогата, со што се поканува подигање на подлогата. Времето е важно: одвојте ја плетенката од спојката додека лемењето е сè уште стопено.

Точка на болка 4: Компонентите чувствителни на топлина добиваат стрес

Конекторите, пластичните куќишта и блиските ИЦ не сакаат долготрајна топлина. Ако вашиот метод бара долго време за контакт, играте на тврд режим. Решението е побрз, контролиран процес - а понекогаш и комбинирање на плетенка со други алатки (како вшмукување за лемење или легури со малку топење) за специфични зглобови.

Избор на вистинската плетенка за работата

Купувањето плетенка не треба да изгледа како да се погодува. Започнете со три практични фактори: ширина, однесување на флуксот и конзистентност на ткаењето. Кога овие ќе се усогласат со вашата работа,Залемење фитил плетенка жицастанува брз, предвидлив и нежен на табли.

• Ширина:Поврзете ја ширината на плетенката со големината на подлогата/спојот. Премногу тесниот моментално заситува; премногу широк краде топлина и го забавува топењето.
• Флукс активност:Плетенка со ефективен флукс се навлажнува побрзо. За тврдоглави стари зглобови, додавањето на допир на надворешен флукс помага.
• Конзистентност на ткаење:Дури и густината на плетенка го подобрува капиларното дејство. Неправилно ткаење предизвикува нерамномерна апсорпција и „прескокнување“.
• Чист бакар:Оксидираниот бакар нема добро да се исцеди. Складирањето и пакувањето се важни повеќе отколку што признаваат луѓето.

Ако барате производствена или услужна работа, конзистентноста е важна исто како и перформансите. Многу тимови избираат стабилен снабдувач па техничари не постојано повторно учат како се однесува плетенката. Ова е местото каде што искусни производители како што сеDongguan Quande Electronics Co., Ltd.често се оценуваат за повторливост, контрола на пакувањето и стабилност од многу до многу.

Чист, повторлив работен тек за одлемување

Еве метод кој го намалува стресот на таблата и ги подобрува резултатите. Однесувајте се кон тоа како рутина, а не како настап во слободен стил. Ќе забележите најголемо подобрување во тоа колку брзо лемењето се движи во плетенката.

1. Подгответе го зглобот:Додадете мала количина свеж лемење на старите споеви. Звучи погрешно, но помага во пренос на топлина и го намалува можност за „полустопено“ лемење кое одбива да се фитил.
2. Додадете флукс (да, дури и ако плетенката е флуксирана):Мало количество надворешен флукс на перницата или врвот на плетенка може да ги трансформира перформансите, особено на постари табли.
3. Ставете плетенка, па испеглајте:Поставете ја плетенката прво на лемењето, а потоа ставете ја пеглата на врвот на плетенката. Ова ја загрева плетенката и споени заедно и го поттикнува капиларниот проток.
4. Користете нежен притисок:Го водите контактот, а не ја шмирглате ПХБ. Оставете ја топлината да ја заврши работата.
5. Гледајте го текот:Треба да видите како лемењето мигрира во плетенката. Откако делот ќе се засити, лизнете на свежо место.
6. Подигнете правилно:Подигнете ја плетенката и пеглата заедно, а потоа одделете ги додека се стопени доколку е потребно. Не излупете ја изладената плетенка од подлогата.
7. Заврши чистење:Ако остатоците од флукс се важни за вашето склопување, исчистете ја областа со соодветен растворувач и брис без влакненца.

Кога ќе се направи правилно,Залемење фитил плетенка жицане се чувствува како „можеби“. Се чувствува како контролиран трансфер: лемењето оди каде што сакате, а подлогата останува мирна.

Табела за избор за ширина, топлина и случаи на употреба

Табела за решавање проблеми за тврдоглаво лемење

Напредни совети за SMD, конектори и повеќеслојни табли

Некои зглобови се борат посилно од другите. Повеќеслојните плочи брзо ја тонат топлината; големите копнени авиони делуваат како огромни топлински сунѓери. Трикот не е брутална сила - тој го подобрува термичкиот пренос за да влегувате и излегувате побрзо.

• За копнените авиони:Користете поголем врв и средна/поширока плетенка. Додадете флукс. Размислете за претходно загревање на плочата ако вашиот процес дозволува.
• За иглички со фин тон:Користете тесна плетенка, лесен контакт и чести промени на плетенка. Заситената плетенка го влече лемењето назад преку игличките.
• За конектори:Работете игла-по-игла во фази. Доволно прочистете го лемењето за да го ослободите оловото, а потоа повторно проценете наместо прегревање.
• За повторна преработка:Исчистете ги остатоците помеѓу пропусниците. Стариот флукс и оксидацијата се градат и бавно фитил.

Ако вашиот тим често преработува, постојаните перформанси на плетенка заштедуваат време и го намалуваат отпадот. Затоа многу купувачи оценуваатЗалемење фитил плетенка жицане само за „дали работи“, туку и за „дали работи на ист начин секој пат“.

Нега, складирање и пост-чистење

Перформансите на плетенка се намалуваат кога бакарот оксидира или се суши. Однесувајте се кон плетенката како потрошен материјал што заслужува чисто складирање.

• Чувајте запечатено:Чувајте ја плетенката во нејзиното пакување кога не ја користите за да ја намалите оксидацијата.
• Користете свежи делови:Откако ќе се засити, исечете или движете се напред. Повторната употреба на наполнета плетенка го успорува фитилот и ја зголемува изложеноста на топлина.
• Чистење по преработка:Ако загрижува остатоците, исчистете ја површината и проверете ја пред повторно лемење.
• Проверете го резултатот:Правилно исчистената подлога треба да изгледа рамномерно и подготвена за повторно калај или поставување на компоненти.

За тимовите за набавки, исто така вреди да се провери конзистентноста на пакувањето и јасноста на етикетирањето, особено за залихи со повеќе ширини. Добавувачите какоDongguan Quande Electronics Co., Ltd. често се бара да поддржат стабилни спецификации низ сериите така што техничарите можат да се потпрат на предвидливо ракување.

Најчесто поставувани прашања

Може ли да користам фитил за лемење на лемење без олово?

Да. Лемењето без олово обично бара малку посилен термички пренос и добра флуксна активност. Користете соодветен врв, обезбедете цврст контакт, и размислете да додадете мала количина на свежо лемење и флукс за да му помогнете на спојот да тече пред фитил.

Зошто додавањето свеж лемење понекогаш го олеснува отстранувањето?

Свежото лемење го подобрува преносот на топлина и може да го „реактивира“ стариот оксидиран спој. Штом спојот ќе се стопи подеднакво, плетенката може да повлече лемење брзо да се ткае наместо да се бори со делумно стопениот материјал.

Која ширина на плетенка треба да ја задржам како стандардна?

Средната ширина е добра опција за општа намена за мешани работи за поправка, но ако вашата работа е претежно SMD со фин тон, чувајте тесна плетенка како вашата дневен возач. Ако често ракувате со конектори или перничиња со отвори, додадете поширока опција за побрзо апсорпција.

Како да го спречам подигнувањето на влошката?

Намалете го времето на задржување, користете нежен притисок, додајте флукс и изберете ширина што ефикасно се исфрла. Колку подолго ја задржувате топлината, толку е поголем ризикот. Никогаш не излупете ја изладената плетенка од подлогата - загрејте кратко и чисто подигнете наместо тоа.

Дали е неопходен надворешен флукс ако плетенката е флуксирана?

Не секогаш, но често помага на стари штици, споеви без олово и оксидирани влошки. Мала количина може значително да го забрза фитилирањето и намалување на изложеноста на топлина, што ја штити ПХБ.

Зошто плетенката понекогаш „влече“ залемени и предизвикува мостови?

Ова обично се случува кога делот за плетенка е веќе заситен или кога користите ширина што е преголема за иглички со ситни тонови. Користете свежа плетенка, стеснете се и движете се во контролирана насока со лесен контакт.

Следни чекори

Ако сакате одлемување што се чувствува чисто, брзо и повторливо, во правоЗалемење фитил плетенка жицаизборот е важен исто како и техниката. Без разлика дали чувате порибување со повеќе ширини за клупа за поправка или набавувате стабилно снабдување за преработка на производство, со постојано однесување на плетенка може да го намали отпадот, да ги заштити плочите и да заштеди време на техничарот.

Барате сигурни опции и јасни упатства за усогласување на ширината на плетенка со вашите апликации?Контактирајте неда разговарате за вашиот случај на употреба, и ние ќе ви помогнеме да ја изберете најпрактичната конфигурација за вашиот работен тек.
